Особенности
Извещатель пожарный ручной ИПР 513-2 "АГАТ" предназначен для подачи сигнала тревоги на средства пожарной и охранно-пожарной сигнализации при воздействии на него человека.
Извещатель применяется в составе автоматизированных систем обнаружения загораний совместно с приёмно-контрольными приборами или устройствами сигнально-пусковыми, обеспечивающими в шлейфе пожарной сигнализации напряжение питания равное 9-30 В.
Варианты подключения к пожарной сигнализации: имитация пожарного извещателя с нормально-замкнутым (НЗ) контактом, имитация пожарного извещателя с нормально-разомкнутым (НР) контактом, имитация активного пожарного извещателя. Для последнего варианта предусмотрена оптическая индикация дежурного режима. Настройка извещателя на выбранный вариант подключения осуществляется при помощи стандартных перемычек – джамперов.
Сборка печатной платы изделия выполнена с применением технологии поверхностного монтажа электронных компонентов.

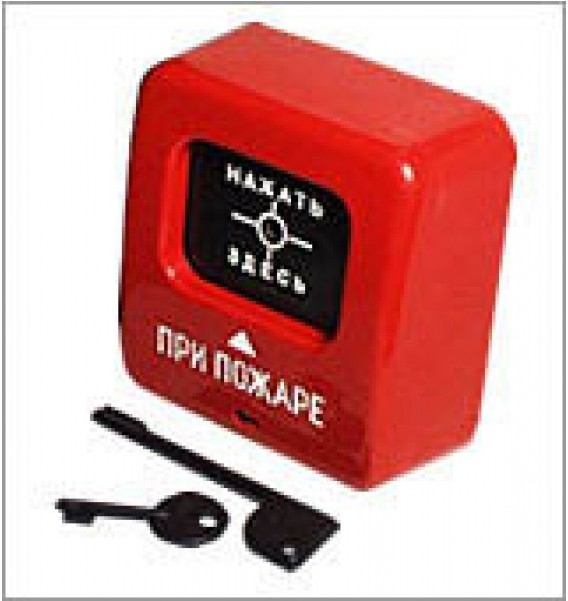

Приводной элемент извещателя имеет вид пластины, на которую необходимо надавить для включения сигнала "Пожар". Такой тип приводного элемента является наиболее удобным и эргономичным, поскольку человеку в тревожной ситуации не нужно задумываться, как привести извещатель в действие. Перевод прибора из режима "Пожар" в дежурный режим, а также его снятие с места установки производится с помощью специальных ключей.
Корпус извещателя изготовлен из красного глянцевого пластика-АБС импортного производства. Степень защиты корпуса – IP41.
Указывающие надписи “ПРИ ПОЖАРЕ” и “НАЖАТЬ ЗДЕСЬ” могут быть выполнены, помимо русского, на английском или любом другом языке по желанию Заказчика.
Для предотвращения повреждения при транспортировке, каждый извещатель поставляется в индивидуальной полиэтиленовой таре. В комплект поставки входят схемы подключения извещателя к шлейфу сигнализации и инструкция по установке на штатное место.
Основные технические характеристики:
- напряжение питания при включении по схеме с НЗ или НР контактом – 9-100 В;
- напряжение питания при включении по схеме активного извещателя – 9-30 В;
- ток потребления при включении по схеме активного извещателя с индикацией дежурного режима – не более 80 мкА;
- габаритные размеры – (длина х ширина х высота) 41 х 83 х 93 мм;
- масса – не более 110 г;
- диапазон рабочих температур – от -30 до +55 оС.
