Elsys-ZCP

Артикул: ES-0093
Elsys
По запросу
Заявка на проектную продукцию

Цена на этот товар рассчитывается под объект. Заполните данные — менеджер подготовит коммерческое предложение. Поля со звёздочкой обязательны.

Прикрепить документацию Спецификация, проект, ТЗ — выберите файлы или перетащите их сюда
    До 10 файлов, каждый до 50 МБ, все вместе до 95 МБ: pdf, doc, xls, jpg, png, zip, dwg и др.
    Этот товар в корзину не добавляется: стоимость рассчитывает менеджер.
    RUB
    Тинко-СБ
    Характеристики:
    Производитель: Elsys

    Напряжение питания сети переменного тока 50 Гц, В 184 - 253
    Максимальный постоянный ток нагрузки, А 8
    Максимальная мощность нагрузки, В*А 1 800
    Максимальная суммарная емкость нагрузки, мкФ 2500
    Мощность, потребляемая реле, не более, Вт 0,8
    Время работы во включенном состоянии не ограничено
    Время включения, не более, с 0,25
    Время выключения, не более, с 0,05
    Износостойкость, не менее, циклов 10 000
    Максимальная частота коммутации, не более, цикл./мин 3
    Диапазон рабочих температур, °С +5…+55
    Относительная влажность воздуха, не более, % 95
    Габаритные размеры, мм 17,6 x 90 x 63
    Масса, кг 0,075

    Описание:

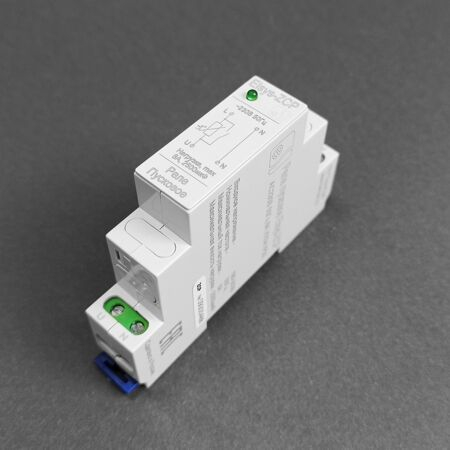

    Пусковое реле Elsys-ZCP обеспечивает ограничение пускового тока групповых цепей питания ёмкостных нагрузок (импульсных блоков питания оборудования, драйверов светодиодных светильников и т.п.), подключаемых к сети переменного тока напряжением 230В и эксплуатируемых в круглосуточном режиме.

    Принцип работы пускового реле Elsys-ZCP

    Большинство современных импульсных источников вторичного электропитания содержат во входной цепи фильтрующий конденсатор большой емкости. В момент подачи питающего напряжения возникает мощный импульс тока, заряжающего этот конденсатор. При параллельном соединении и одновременном включении нескольких подобных источников пиковая величина тока (пусковой ток) может значительно превышать значения тока установившегося режима.

    Энергии этого импульса может оказаться достаточным для срабатывания защиты цепей на входе - предохранителя или автоматического входного выключателя.

    Пусковое реле изменяет характер переходного процесса при подаче сетевого напряжения. Применение реле Elsys-ZCP позволяет снизить пусковой ток и обеспечить надежное включение оборудования после отключения питающей сети, а также уменьшить уровень электромагнитных помех при включении электропитания.

    Схема подключения пускового реле Elsys-ZCP

    Схема подключения пускового реле Elsys-ZCP

    Пусковое реле обеспечивает подключение нагрузки к питающей сети последовательно в два этапа:

    Этап 1. После подачи внешнего электропитания на клеммы L и N, реле с задержкой в 3-5 периодов сетевого напряжения (60-100мс) подает питание на нагрузку через схему ограничения тока в момент перехода мгновенного значения сетевого напряжения через ноль. Так предотвращается отключение автоматических выключателей и существенно снижается амплитуда переходных процессов в цепях электропитания.

    Этап 2. Реле через 3-5 периодов сетевого напряжения закорачивает схему ограничения выходного тока и подключает нагрузку к питающей сети напрямую. При этом исключается влияние реле на защитные функции автоматического выключателя, минимизируются потери мощности внутри устройства и, следовательно, его перегрев.

    Пусковое реле Elsys-ZCP предназначено для установки в электрические распределительные щиты (коммутационные коробки) в разрыв цепи питания между автоматическим выключателем и нагрузкой.

    Реле рассчитано на совместную эксплуатацию с автоматическими выключателями группы C и номинальным током 6А – 10А.

    Реле выпускается в пластиковом корпусе, предназначенном для установки на стандартную монтажную DIN-рейку TH35 (ГОСТ Р МЭК 60715-2003).

    Наименование параметра Значение
    Напряжение питания сети переменного тока 50 Гц, В 184 - 253
    Максимальный постоянный ток нагрузки, А 8
    Максимальная мощность нагрузки, В*А 1 800
    Максимальная суммарная емкость нагрузки, мкФ 2500
    Мощность, потребляемая реле, не более, Вт 0,8
    Время работы во включенном состоянии не ограничено
    Время включения, не более, с 0,25
    Время выключения, не более, с 0,05
    Износостойкость, не менее, циклов 10 000
    Максимальная частота коммутации, не более, цикл./мин 3
    Диапазон рабочих температур, °С +5…+55
    Относительная влажность воздуха, не более, % 95
    Габаритные размеры, мм 17,6 x 90 x 63
    Масса, кг 0,075
