Elsys-TTV-01

Артикул: ES-0102
Elsys
По запросу
Заявка на проектную продукцию

Цена на этот товар рассчитывается под объект. Заполните данные — менеджер подготовит коммерческое предложение. Поля со звёздочкой обязательны.

Прикрепить документацию Спецификация, проект, ТЗ — выберите файлы или перетащите их сюда
    До 10 файлов, каждый до 50 МБ, все вместе до 95 МБ: pdf, doc, xls, jpg, png, zip, dwg и др.
    Этот товар в корзину не добавляется: стоимость рассчитывает менеджер.
    RUB
    Тинко-СБ
    Характеристики:
    Производитель: Elsys

    Напряжение питания, В 12±15%
    Ток потребления не более, мА 15
    Максимальная длина линии связи, м 1500
    Рабочий диапазон температур, °С +5…+45
    Максимальная относительная влажность при температуре 25 °С, % 85
    Габаритные размеры не более, мм 46×36×15
    Масса не более, кг 0,02

    Описание:

    Передатчик Elsys-TTV-01 предназначен для передачи полного телевизионного сигнала цветного или черно-белого изображения по симметричным линиям связи с волновым сопротивлением 100…140 Ом максимальной протяженностью до 1500м.

    Elsys-TTV-01 обеспечивает согласование источника видеосигнала с несимметричным выходом с симметричной линией связи и усиление сигнала.

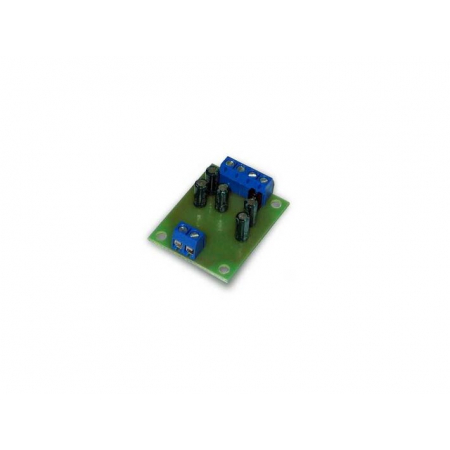

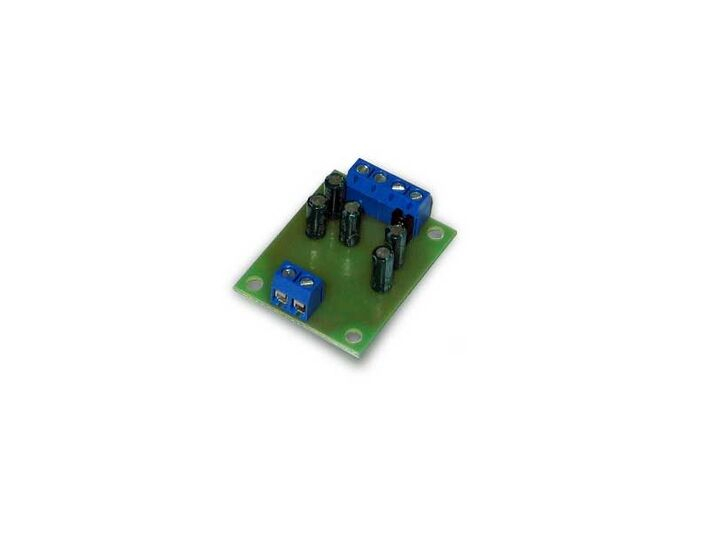

    Передатчик Elsys-TTV-01 выпускается в виде печатной платы с клеммными соединителями и предполагает размещение устройства в погодозащитных кожухах видеокамер, распределительных узлах на пунктах сбора видеоинформации.

    Комплект, включающий в себя передатчик Elsys-TTV-01 и приемник Elsys-RTV-01, рассчитан на использование совместно с витыми парами кабелей UTP и FTP третьей – пятой категории, ТПП, проводом П-274 и аналогичными.

    Комплектность поставки

    Комплект поставки может включать передатчик или приемник и передатчик (комплект), в зависимости от варианта заказа.

    При заказе более 5 комплектов в один адрес допускается упаковка комплектов в групповую тару. Паспорт и техническое описание в этом случае поставляется из расчета 1 экземпляр паспорта на 10 комплектов, но не менее 1 экземпляра на групповую упаковку.

    Наименование параметра Значение
    Напряжение питания, В 12±15%
    Ток потребления не более, мА 15
    Максимальная длина линии связи, м 1500
    Рабочий диапазон температур, °С +5…+45
    Максимальная относительная влажность при температуре 25 °С, % 85
    Габаритные размеры не более, мм 46×36×15
    Масса не более, кг 0,02

    Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
