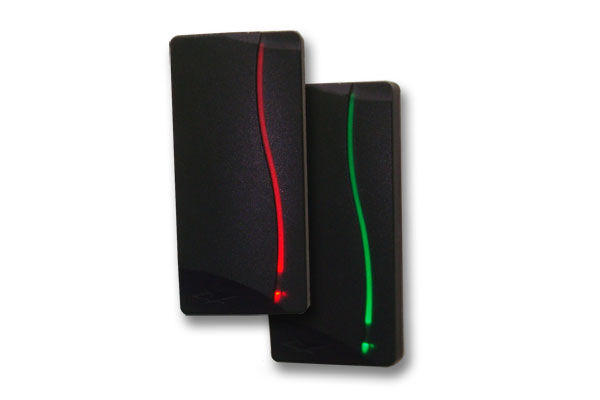

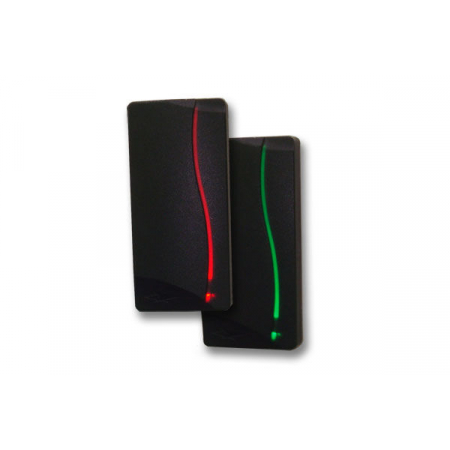

Elsys-SW10-EH Black

Артикул: ES-0050
Elsys
По запросу
Заявка на проектную продукцию

Цена на этот товар рассчитывается под объект. Заполните данные — менеджер подготовит коммерческое предложение. Поля со звёздочкой обязательны.

Прикрепить документацию Спецификация, проект, ТЗ — выберите файлы или перетащите их сюда
    До 10 файлов, каждый до 50 МБ, все вместе до 95 МБ: pdf, doc, xls, jpg, png, zip, dwg и др.
    Этот товар в корзину не добавляется: стоимость рассчитывает менеджер.
    RUB
    Тинко-СБ
    Характеристики:
    Производитель: Elsys

    Поддерживаемые типы идентификаторов HID ProxCard II, EM-Marin
    Расстояние считывания, см EM-Marin - до 14 см, HID ProxCard II - до 6 см
    Выходной интерфейс Wiegand-26, Wiegand-42, Touch Memory
    Максимальное расстояние от считывателя до контроллера При использовании интерфейса Touch Memory – 15 м При использовании интерфейса Wiegand – 100 м
    Напряжение питания, В 8-18 постоянного тока
    Ток потребления, мА, не более 50
    Индикация Двухцветный (красный/зелёный) светодиод, зуммер
    Средний срок службы 10 лет
    Гарантийный срок эксплуатации, мес. 36
    Масса (нетто, брутто), не более, г 85 / 135
    Габаритные размеры, не более, мм 95×45×14
    Цвет корпуса черный (Black)

    Описание:

    Считыватель Elsys-SW10-EH Black предназначен для использования в составе систем контроля и управления доступом (СКУД). Считыватель обеспечивает считывание кода с идентификаторов Proximity (бесконтактных карт и брелоков) и передачу кода в контроллеры доступа по интерфейсу Wiegand или Touch Memory.

    Считыватель может использоваться в любых других системах, где необходима идентификация пользователя (охранные системы, системы платных услуг, системы защиты информации и т.п.).

    Выбор режима работы считывателя Elsys-SW10-EH

    Считыватель Elsys-SW10-EH Black обладает рядом программируемых настроек, позволяющих активировать режим защиты от дубликатов (клонов) карт и задать размерность передаваемого в контроллер доступа номера карты.

    • Установка типа формата Wiegand
    Для считывателя может быть выбрана разновидность формата Wiegand – Wiegand 26 (по умолчанию) или Wiegand 42.
    • Передача номера карты в режиме Touch Memory

    По умолчанию номер карты, передаваемый в контроллер, имеет максимальную размерность (6 байт). Если установлен режим передачи кода в диапазоне выбранного формата Wiegand, в контроллер будут передаваться младшие байты номера карты, в соответствии с установленным значением настройки «Формат Wiegand» (для Wiegand 26 – 3 байта, для Wiegand 42 – 5 байт), а старшая часть кодовой посылки Touch Memory будет дополнена нулями.

    • Защита от дубликатов карт

    Если включен режим защиты от дубликатов, считыватель будет игнорировать копии (клоны) карт HID и EM-Marin, изготовленные наиболее распространённым способом.

    Важно! Обращаем ваше внимание на то, что такие факторы, как: размещение считывателя на металлическом основании, расположение двух или более считывателей в непосредственной близости друг от друга, оказывают негативное влияние на работу считывателя в режиме «Защита от дубликатов карт», снижая вероятность обнаружения дубликатов карт доступа.

    Для выбора требуемого режима необходимо до подачи питания соединить провода в соответствии с документацией на считыватель и подать питание. Завершение активации выбранного режима сопровождается длинным звуковым сигналом и кратковременным включением световой индикации зеленого цвета. После активации режима работы необходимо отключить питание, разъединить провода и подключить считыватель к контроллеру штатным образом.

    Считыватель рассчитан на непрерывную круглосуточную работу при температуре окружающего воздуха от -40 до +40 градусов Цельсия.

    Принцип работы считывателя карт Elsys-SW10-EH

    При поднесении proximity карты (брелка) в рабочее поле считывателя, встроенный в карту чип активируется и передает свой уникальный идентификационный номер считывателю. Факт успешного считывания карты подтверждается вспышкой зеленого светодиода и звуковым сигналом. Считыватель декодирует идентификационный номер карты, проверяет его корректность, и передаёт полученный код в контроллер доступа по интерфейсу Wiegand или Touch Memory.

    В режиме Wiegand код карты передается однократно. В режиме Touch Memory считыватель передаёт код карты непрерывно в течение всего времени, пока она находится в рабочем поле считывателя, эмулируя работу контактных ключей DS1990A фирмы Maxim (Dallas Semiconductor).

    В зависимости от выбранного формата данных (Wiegand 26, Wiegand 42, Touch Memory), идентификационный номер карты передаётся полностью (при этом старшие байты в информационной посылке заполняются нулями), либо частично (в этом случае передаётся младшая часть номера карты). Для формата данных Wiegand 26 длина передаваемого в контроллер номера карты составляет 3 байта, для Wiegand 42 – 5 байт, для Touch Memory – 6 байт.

    Поддерживаемые типы идентификаторов HID ProxCard II, EM-Marin
    Расстояние считывания, см EM-Marin - до 14 см, HID ProxCard II - до 6 см
    Выходной интерфейс Wiegand-26, Wiegand-42, Touch Memory
    Максимальное расстояние от считывателя до контроллера При использовании интерфейса Touch Memory – 15 м
    При использовании интерфейса Wiegand – 100 м
    Напряжение питания, В 8-18 постоянного тока
    Ток потребления, мА, не более 50
    Индикация Двухцветный (красный/зелёный) светодиод, зуммер
    Средний срок службы 10 лет
    Гарантийный срок эксплуатации, мес. 36
    Масса (нетто, брутто), не более, г 85 / 135
    Габаритные размеры, не более, мм 95×45×14
    Цвет корпуса черный (Black)

    Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
