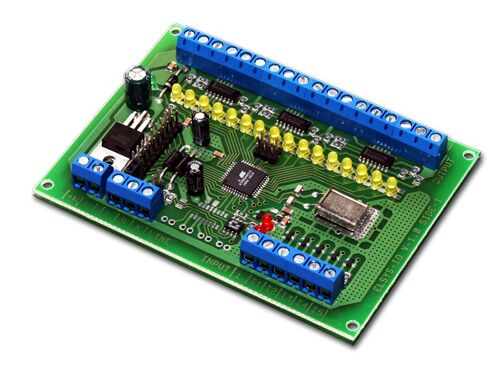

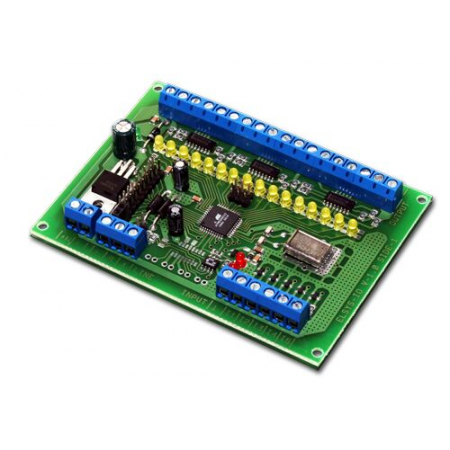

Elsys-IO

Артикул: ES-0030
Elsys
По запросу
Заявка на проектную продукцию

Цена на этот товар рассчитывается под объект. Заполните данные — менеджер подготовит коммерческое предложение. Поля со звёздочкой обязательны.

Прикрепить документацию Спецификация, проект, ТЗ — выберите файлы или перетащите их сюда
    До 10 файлов, каждый до 50 МБ, все вместе до 95 МБ: pdf, doc, xls, jpg, png, zip, dwg и др.
    Этот товар в корзину не добавляется: стоимость рассчитывает менеджер.
    RUB
    Тинко-СБ
    Характеристики:
    Производитель: Elsys

    Число выходов 16
    Тип выходов Открытый коллектор
    Допустимый ток выхода не более 70 мА
    Допустимое напряжение на клемме выхода не более 40 В
    Питание устройства 12В от внешнего источника питания
    Ток потребления не более 100 мА
    Время технической готовности после включения питания не более 1 с
    Масса не более 0.3 кг
    Габаритные размеры 135×100×40 мм.
    Условия эксплуатации от +5 до +40 °С, при относительной влажности воздуха не более 95 %.

    Описание:

    Модуль дискретного цифрового ввода-вывода Elsys-IO имеет 16 слаботочных выходов «открытый коллектор» и 5 цифровых входов. Модуль обеспечивает управление тревожными (alarm) входами систем видеоконтроля, слаботочными входами исполнительных устройств, светодиодными индикаторами и другими устройствами, позволяющих изменить свое состояние при замыкании одной или нескольких управляющих цепей на общую сигнальную клемму. Цифровые входы модуля позволяют регистрировать состояния замыкания и размыкания подключенных к ним выходов внешних устройств.

    Модуль Elsys-IO работает под управлением драйвера «Бастион-УЦМ» и обеспечивает интеграцию на релейном уровне различных аппаратных средств, для которых в АПК «Бастион» отсутствуют программные модули управления, например, системы оповещения, системы охранного освещения и т.д.

    Модули Elsys-IO подключаются к USB или COM порту компьютера посредством линии связи RS-485 и преобразователя интерфейсов. В одной линии связи может находиться до 256 модулей Elsys-IO или Elsys-DO.

    Функциональные возможности модуля дискретного цифрового ввода-вывода Elsys-IO

    • Формирование с помощью программного обеспечения АПК «Бастион» одновременно до 16 сигналов управления внешними устройствами с помощью выходов типа «открытый коллектор»;
    • Индивидуальное управление каждым из выходов (включение и выключение);
    • Контроль состояния 5 цифровых входов и передачу сообщений в АПК «Бастион» об изменения их состояния;
    • Прием команд управления по интерфейсу RS-485;
    • Установка адреса устройства из диапазона 0 - 255;
    • Стандартный ряд скоростей обмена в диапазоне 1200 – 115200 бит/с.

    Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
