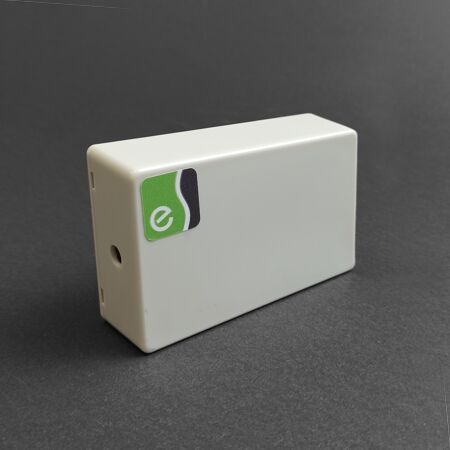

Elsys-IC-RS/WG

Артикул: ES-0039
Elsys
По запросу
Заявка на проектную продукцию

Цена на этот товар рассчитывается под объект. Заполните данные — менеджер подготовит коммерческое предложение. Поля со звёздочкой обязательны.

Прикрепить документацию Спецификация, проект, ТЗ — выберите файлы или перетащите их сюда
    До 10 файлов, каждый до 50 МБ, все вместе до 95 МБ: pdf, doc, xls, jpg, png, zip, dwg и др.
    Этот товар в корзину не добавляется: стоимость рассчитывает менеджер.
    RUB
    Тинко-СБ
    Характеристики:
    Производитель: Elsys

    Входной интерфейс автоматическое определение входного интерфейса и направления передачи данных
    Электропитание Внешний стабилизированный источник постоянного тока
    Напряжение питания, В 12 В±15%
    Ток потребления от внешнего источника, мА не более 60
    Габаритные размеры, мм 100×60×25
    Масса не более, кг 0,1
    Условия эксплуатации От +5 до +40 С, при относительной влажности воздуха не более 95%
    Средняя наработка на отказ не менее 10000 ч
    Средний срок службы не менее 10 лет

    Описание:

    Преобразователь интерфейсов Elsys-IC-WG/RS/TM предназначен для выполнения следующих функций:

    • приема кодов по интерфейсу Wiegand в формате 26, 33, 34, 37, 40 или 42 бит от считывателей различных идентификационных признаков, их преобразования и передачи на COM-порт компьютера или других устройств по интерфейсу RS-232 для реализации функций настольного считывателя, ввода номеров бесконтактных карт и брелоков в программное обеспечение анализа полномочий пользователей, формирования базы данных электронных идентификаторов;
    • сопряжения считывателей с выходным интерфейсом Wiegand форматов 26, 33, 34, 37, 40 или 42 бит с устройствами с входным интерфейсом Touch Memory (IButton);
    • подключения считывателей штрихкода, передающих считанный код в формате EAN13 по интерфейсу RS-232, к оборудованию СКУД и ОПС, оснащенному входными интерфейсами Wiegand 42 или Touch Memory (IButton);
    • приема идентификационных кодов с COM порта компьютера или других устройств по интерфейсу RS 232, их преобразования и передачи по интерфейсу Wiegand в формате 26, 33, 34, 37, 40 или 42 бит и Touch Memory (IButton) на внешние устройства контроля доступа или охранной сигнализации для реализации функций программной имитации считывателей идентификационных признаков.

    Преобразователь Elsys-IC-WG/RS/TM обеспечивает автоматическое определение:

    • подключенного входного интерфейса и направления передачи данных по наличию активных информационных сигналов на линиях D0, D1 интерфейса Wiegand или RX интерфейса RS-232;
    • формата 26, 33, 34, 37, 40 или 42 бит интерфейса Wiegand, передаваемого внешним считывателем;
    • типа передающего устройства (считыватель штрих кода или компьютер), подключенного к линии RX интерфейса RS-232, по формату принимаемых данных.

    Плата преобразователя интерфейса оснащена клеммными контактами RX (прием), ТХ (передача) и GND для подключения к COM-порту компьютера по интерфейсу RS-232, D0, D1, +12VR и GND для подключения внешнего входного считывателя с интерфейсом Wiegand и TM для подключения к внешним контроллерам с входным интерфейсом Touch Memory (IButton).

    Линии преобразователя, подключенные к контактам D0 и D1, являются двунаправленными и так же используются для подключения к внешним контроллерам с входным интерфейсом Wiegand в режиме преобразования кода, передаваемого с COM-порта компьютера или считывателя штрихкодов с интерфейсом RS-232.

    Наименование параметра Значение
    Входной интерфейс автоматическое определение входного интерфейса и направления передачи данных
    Электропитание Внешний стабилизированный источник постоянного тока
    Напряжение питания, В 12 В±15%
    Ток потребления от внешнего источника, мА не более 60
    Габаритные размеры, мм 100×60×25
    Масса не более, кг 0,1
    Условия эксплуатации От +5 до +40 С, при относительной влажности воздуха не более 95%
    Средняя наработка на отказ не менее 10000 ч
    Средний срок службы не менее 10 лет


    Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
