Номинальное рабочее напряжение UN
12 В DC
Макс. длительное рабочее напряжение UС
15 В DC
Рабочий ток IN, не более
5 A
С2 Номинальный ток разряда In (8/20 мкс)
Линия-линия / линия-земля
2,5 / 2,5 кА
Суммарный импульсный ток (8/20 мкс)
5 кА
С2 Уровень напряжения защиты UP при In, не более:
Линия – линия: (A1) относительно (A2)
Линия – земля: (A1, A2) относительно (PE)
Линия – земля: (A1, A2, PE) относительно (PE-GDT)
30 В 30 В 600 В
Время срабатывания tA, не болееЛиния-линия / линия-земля
10 нс / 100 нс
Вносим. cопротивление на цепь, не более
0,2 Ом
Вносимая индуктивность на цепь
20 мкГн
Диапазон рабочих температур
– 55°С ¸ +85°С
Габаритные размеры
89 х 58 х 35 мм
Вес в упаковке
90 г
Категория испытаний по МЭК 61643-21
С2
Устройство защиты линий
1 шт

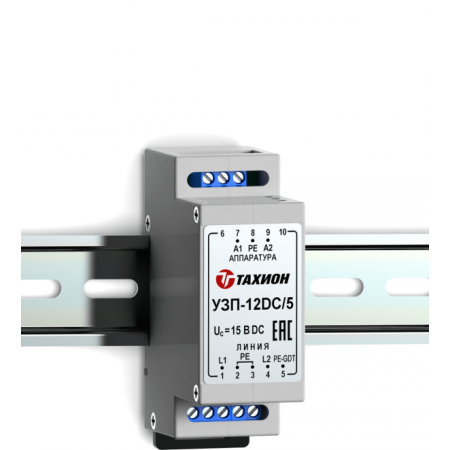

Устройства защиты линий УЗП-12DC/5
2400 р./шт.
(с НДС)
0 р.
| Количество | Ваша цена | Экономия |
|---|---|---|
| Опт от 21 шт. | 2 040 р./шт. | 360 р. |
| Запросить КП на крупный опт |
Характеристики:
Производитель:
Тахион
Описание:
Особенности
Устройство защиты УЗП-12DC/5 предназначено для защиты цепей вторичных источников электропитания распределительных сетей аппаратуры промышленной автоматизации, систем сигнализации и прочих питаемых устройств от импульсных перенапряжений (грозовых, электростатических разрядов и др.). Устанавливается на границе 1 ÷ 2 зон молниезащиты и выше (в соответствии с МЭК 61312-1).
- Изделие узип 12 выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
- УЗП-12DC/5 по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.
- Степень за-щиты IP20 в соответствии с ГОСТ 14254-96.

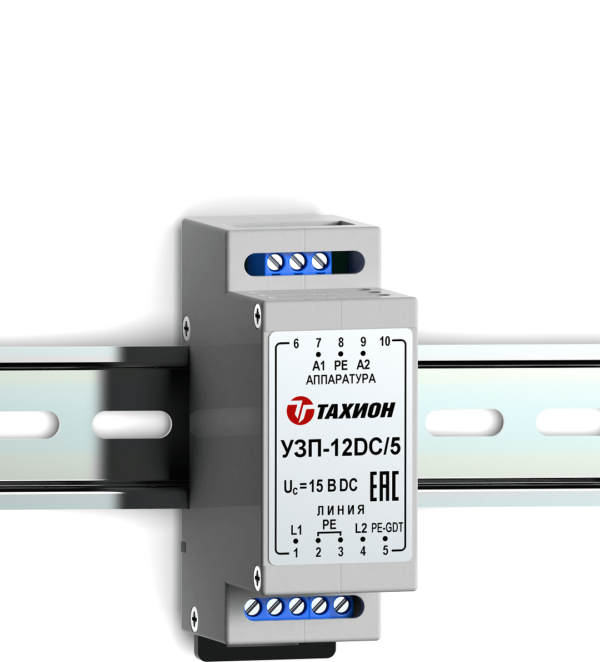

- Конструктивно УЗП-12DC/5 выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.
-
- Номинальное рабочее напряжение Un 12 В DC
- Макс. длительное рабочее напряжение Uc 15 В DC
- Номинальный рабочий ток In 5A
- С2 Номинальный ток разряда In (8/20 мкс)
- Линия-линия / линия-земля 2,5 / 2,5 кА
- Суммарный импульсный ток (8/20 мкс) 5 кА С2 Уровень напряжения защиты UP при In, не более:
- Линия – линия: (+U) относительно (-U) 30 В
- Линия – земля: (+U, -U) относительно (PE) 30 В
- Линия – земля: (+U, -U, PE) относительно (PE-GDT) 600 В
- Время срабатывания tA, не более / Линия-линия / линия-земля 10 нс / 100 н
- Вносим. cопротивление на цепь, не более 0,2 Ом
- Вносимая индуктивность на цепь 20 мкГн
- Диапазон рабочих температур - 55°С - +85°С
- Габаритные размеры 89 х 58 х 35 мм
- Вес в упаковке 90 г
Техническая документация

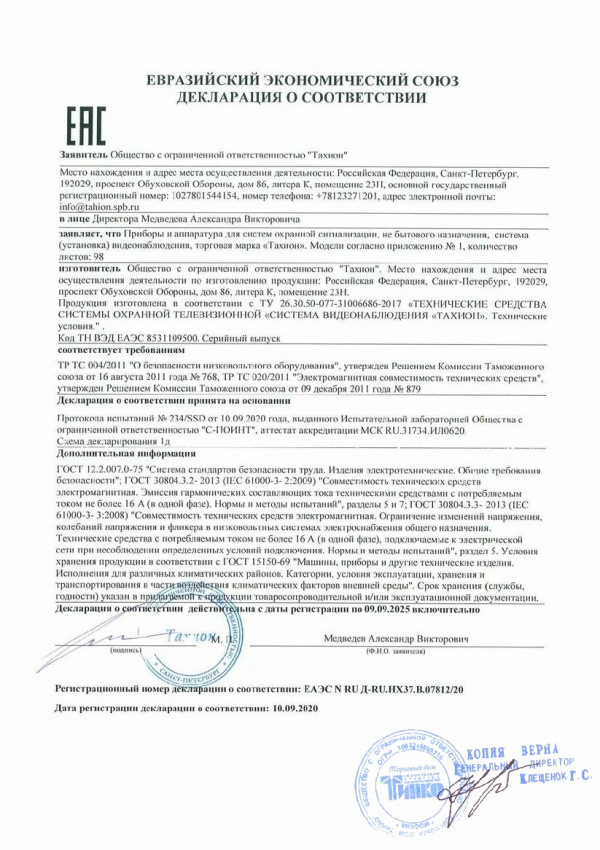

Сертификаты
