Сигнальной цепи:
Максимальный импульсный разрядный ток при t имп 8/20мкс (Imax)
10 кА
Номинальное рабочее напряжение
6 В
Уровень напряжения защиты при Imax
15 В
Вносимое затухание
0,5 дБ
Неравномерность АЧХ в диапазоне до 50 МГц, не более
1 дБ
Время срабатывания, менее
30 нсек
Цепи питания:
Номинальное рабочее напряжение
12/24 В DC
Напряжение ограничения
16/28 В
Максимальный ток
1,5 А
Номинальный ток (Iн)
0,5 А
Максимальный импульсный разрядный ток при t имп 8/20мкс (Imax)
10 кА
Уровень напряжения защиты при Imax
30/50 В
Вносимое сопротивление
1 Ом
Потери при Iн
0,5 В
Время срабатывания, менее
30 нсек
Количество защищаемых пар:
По цепи сигнала
1
По цепи питания
1
Сечение подключаемых проводов, не более
2,5 мм2
Диапазон рабочих температур
-55° С ÷ +85° С

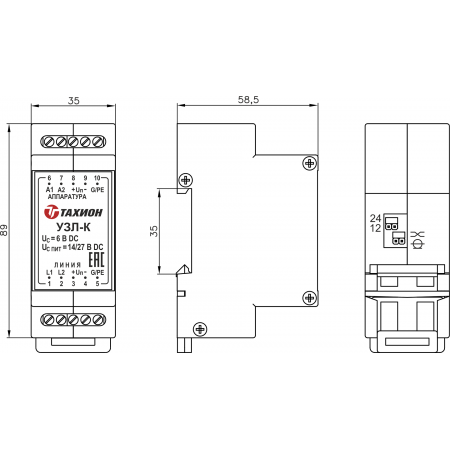

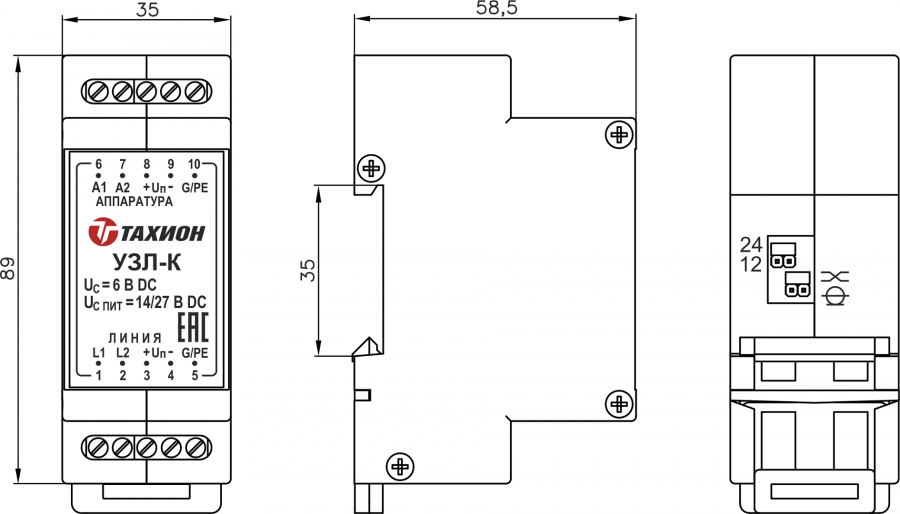

Габаритные размеры
38 х 55,5 х 17мм
Вес в упаковке
90 г
Устройство защиты линий
1 шт

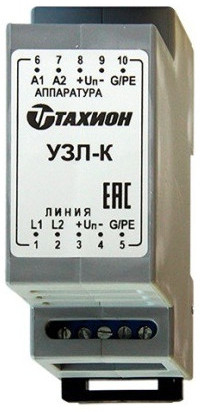

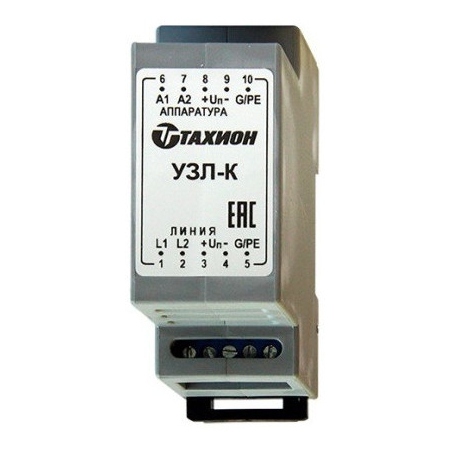

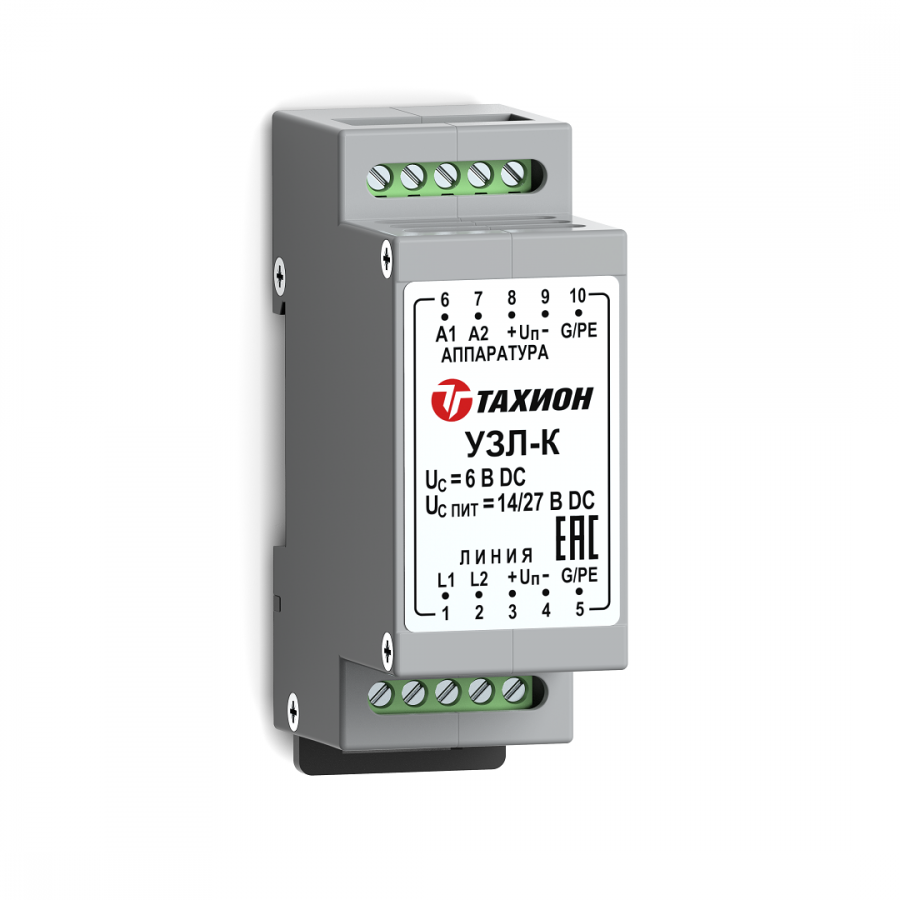

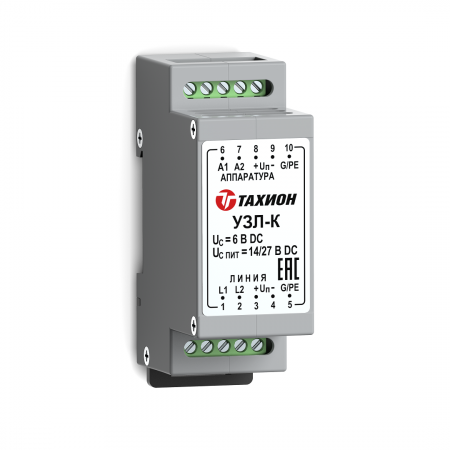

Устройство защиты цепей видеосигнала и питания УЗЛ-К
2352 р./шт.
(с НДС)
0 р.
| Количество | Ваша цена | Экономия |
|---|---|---|
| Опт от 22 шт. | 1 999.20 р./шт. | 352.80 р. |
| Запросить КП на крупный опт |
Характеристики:
Производитель:
Тахион
Описание:

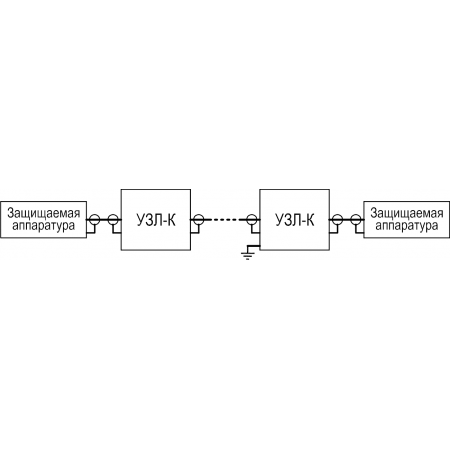

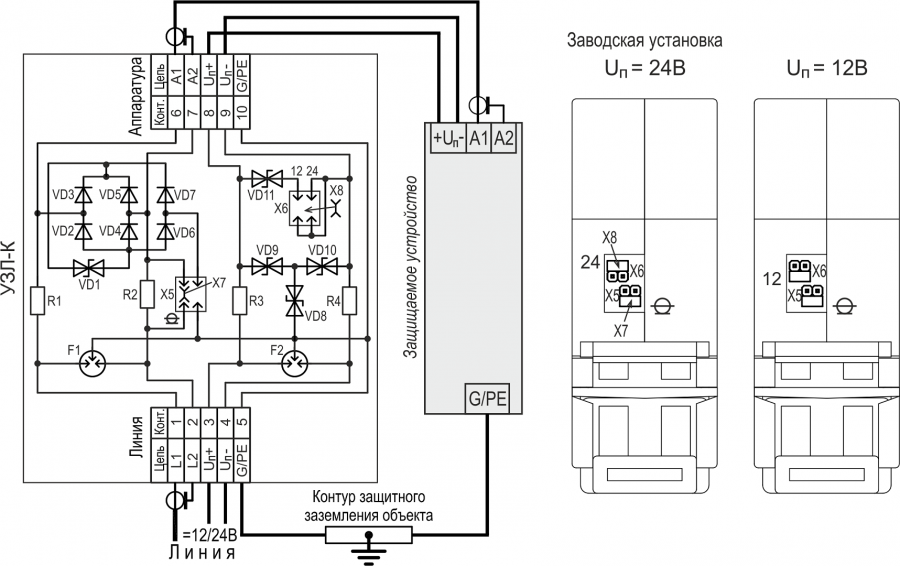

УЗЛ-К - устройство защиты (плата в корпусе) протяженных симметричных и несимметричных линий (коаксиальных, витой пары и т.д.) и цепи питания от импульсных перенапряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми разрядами).
Плата совместима с аппаратурой ТВ высокой четкости работающей в стандартах АНD, HDCVI и HDTVI и др.

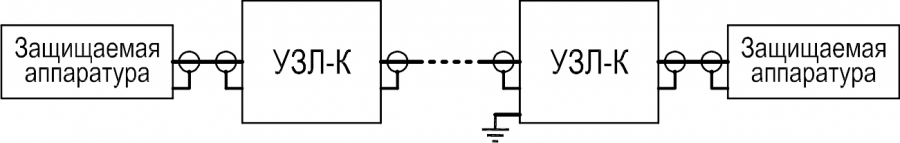

Основное применение: грозозащита видеокамер по цепям видеосигнала и питания.
Устанавливается на DIN-рейку.
Техническая документация
- УЗЛ-К (УЗЛ-К-7,5_10кА-12_24В устр защиты линий видео 10кА) 2019г
- Сертификат
- Сертификат транспортной безопасности
