Звуковое давление,дБ
100
Маркировка взрывозащиты
1ЕхdIICT6GbX
Частота мигания светового сигнала, Гц
0,5 - 2
Регулируемая громкость
2 тона
По способу подключения
Адресный, четырехпроводный
Материал
Алюминиевый сплав
Тип свечения лампы, светодиодов
Мигающий
по исполнению ввода
На 2-а кабельных ввода
Крепление
На горизонтальную и вертикальную поверхности
Тип изделия
Оповещатель свето-звуковой взрывозащищённый, адресный
Управление прибором
От ППКОП
Тип оповещения
Светозвуковой
Напряжение питания, В
DC (12 - 28)/0,5A
Ток потребления. мА
360
Потребляемая мощность, Вт
3
Разъем
Клеммы зажимные (Wago)
Диапазон рабочих температур, °С
-60...+70
Степень защиты, IP
65
Габаритные размеры, мм
95х85х135
Масса, кг
1,5

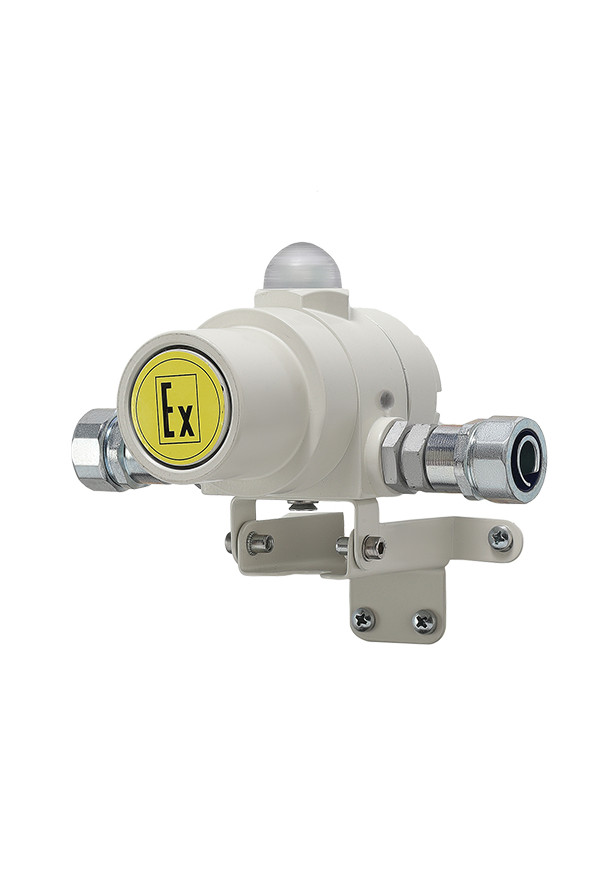

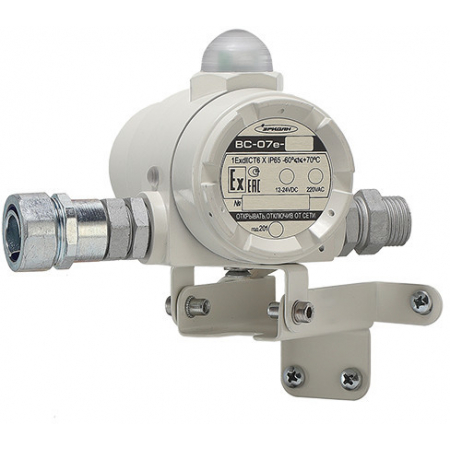

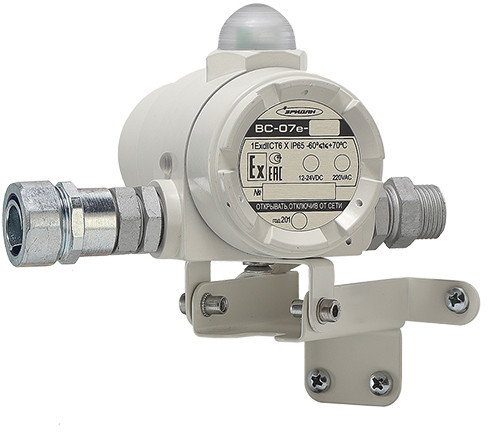

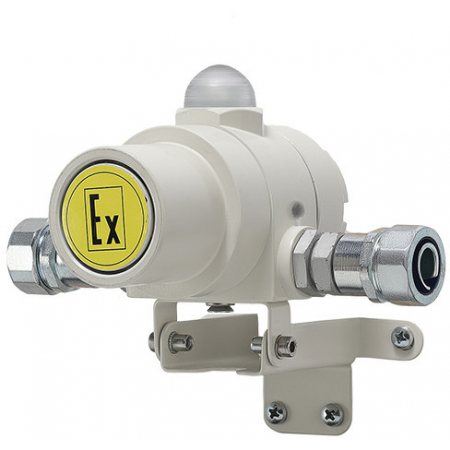

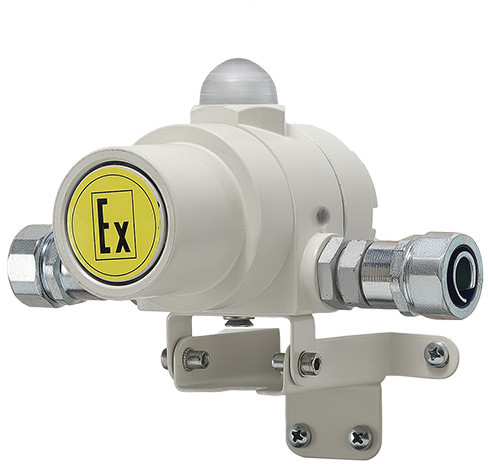

ВС-07е-а-Ех-ЗИ-24VDC
ВС-07е-а-Ех-ЗИ 24VDC - оповещатель адресный взрывозащищенный пожарный свето-звуковой (светодиодная лампа, сирена) напряжением питания цепи оповещения (12 - 28 В) предназначен для подачи светового и звукового сигналов и применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Оповещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».
К линии связи оповещатели подключаются параллельно без соблюдения полярности.
Питание электрической схемы оповещателя осуществляется от адресного шлейфа.
К линии внешнего источника питания цепи оповещения подключаются строго соблюдая полярность.
Особенности:
- выпускается в корпусе из алюминиевого сплава АК 12 ПЧ;
- высокая коррозионная стойкость и пылевлагонепроницаемость - IP65;
- виброустойчивость (заливка компаундом);
- эксплуатация в жестких климатических условиях: от -60 до +70°С;
- возможно изменение характера звучания - 2 тона;
- контроль цепи питания на обрыв и короткое замыкание (только при питании от внешнего источника питания);
- цвет свечения выбирается потребителем: красный (К), желтый (Ж);
- питание и информационный обмен осуществляются по 4-х проводной линии: 2 провода -линия связи RS-485 (протокол Дозор-07а), 2 провода - питание.
Вводное устройство оповещателя выполнено для монтажа кабелем круглого сечения наружным диаметром 6-12 мм (по резиновому уплотнению – поясной изоляции).
Оповещатели комплектуются соответствующими вводными устройствами по заявке потребителей или устанавливаются заглушки. (Внимание! Вводные устройства не входят в стоимость оповещателя).

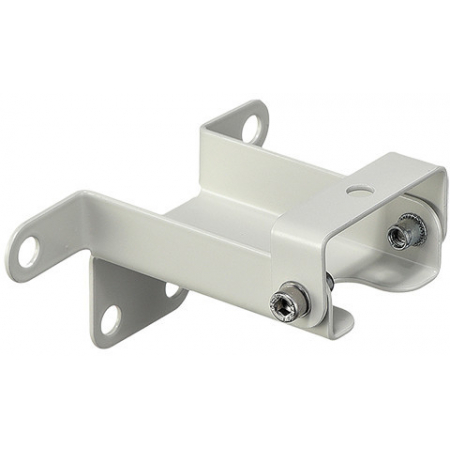

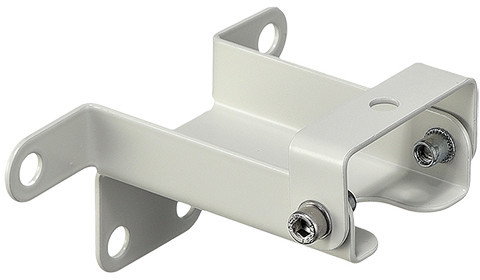

Крепление извещателя осуществляется с помощью кронштейна (в комплекте поставки).
- -07е-а-Ех разн прот Дозор-07а (оповещ взрыво адрес свет_звук_комбинир -60+70 IP67 Эридан) 2018г
- -1А (ППКОПУ адрес) 2013г. руковод
- -1А (руководство по ПО) 2011г
- -Ех (построение адрес-аналог пож взрыво сист Эридан) рекоменд 2017г
- -Ех (построение адрес-аналог пож взрыво сист Эридан) рекоменд 2016г
- вводы для извещ Эридан 2018г
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
