Характеристика
Канал A1 B1 Канал А2 В2
УЗЛ-И2-
5/5-12/5
УЗЛ-И2- 5/5-24/5 УЗЛ-И2- 5/5-30/5 УЗЛ-И2- 5/5–48/5 УЗЛ-И2- 5/5–60/5 УЗЛ-И2- 5/5-110/5
Номинальное рабочее напряжение UN, DС
5 В 12 В 24 В 30 В 48 В 60 В 110 В
Макс. длительное рабочее напряжение UС, DС
7 В 14 В 28 В 33 В 58 В 72 В 132 В
Номинальный рабочий ток IN
5 А
Номинальный ток разряда (8/20 мкс) In
2 кА
Максимальный ток разряда (8/20 мкс) Iмах
10 кА
C2 Уровень напряжения защиты UP при In
15 В 28 В 45 В 49 В 86 В 100 В 186 В
Максимальная имп. мощность рассеяния TVS-диодами Pppm
1500 Вт 3000 Вт
Время срабатывания tA, не более
10 нс / 100 нс
Вносимая в цепь индуктивность, не более
10 мкГн
Скорость передачи данных, не более
1 Мбит/сек
Сечение подключаемых проводов, не более
2,5 мм2
Категория испытаний по МЭК 61643-21
A2,B2,C1,С2,C3,D1 A2,B2,С2,C3,D1
Диапазон температуры окружающей среды при эксплуатации
– 55°С … +85°С
Габаритные размеры
89 х 58 х 35 мм
Масса в упаковке
90 г
Устройство защиты линий
1 шт

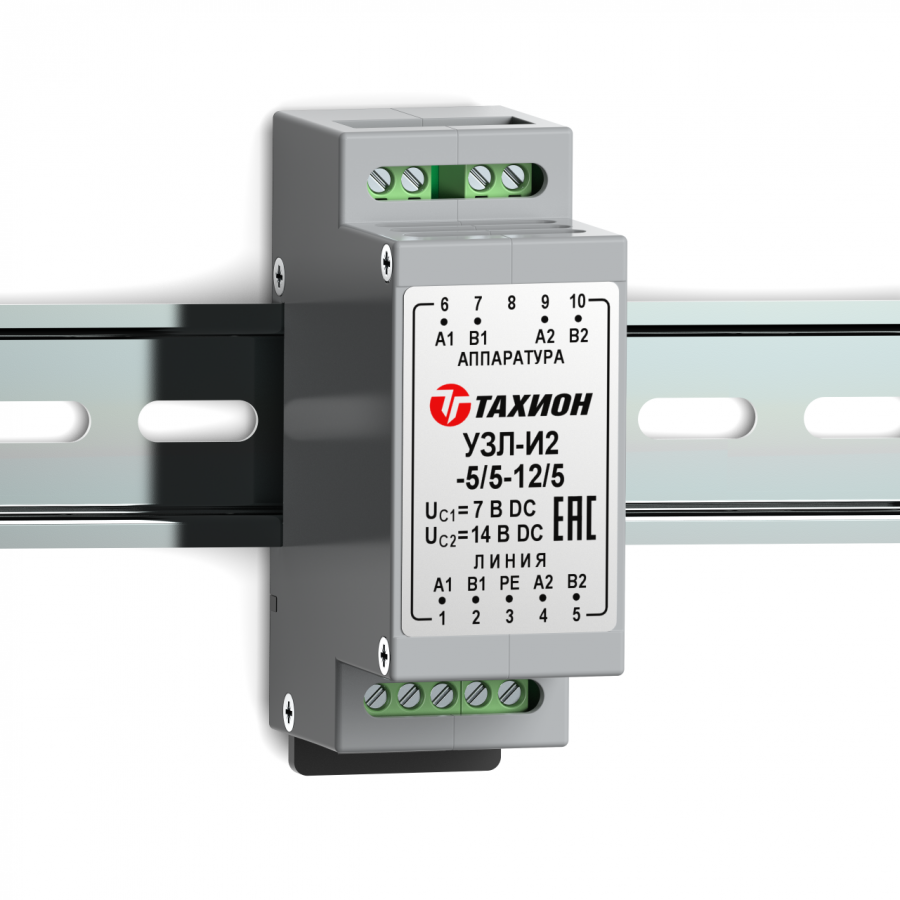

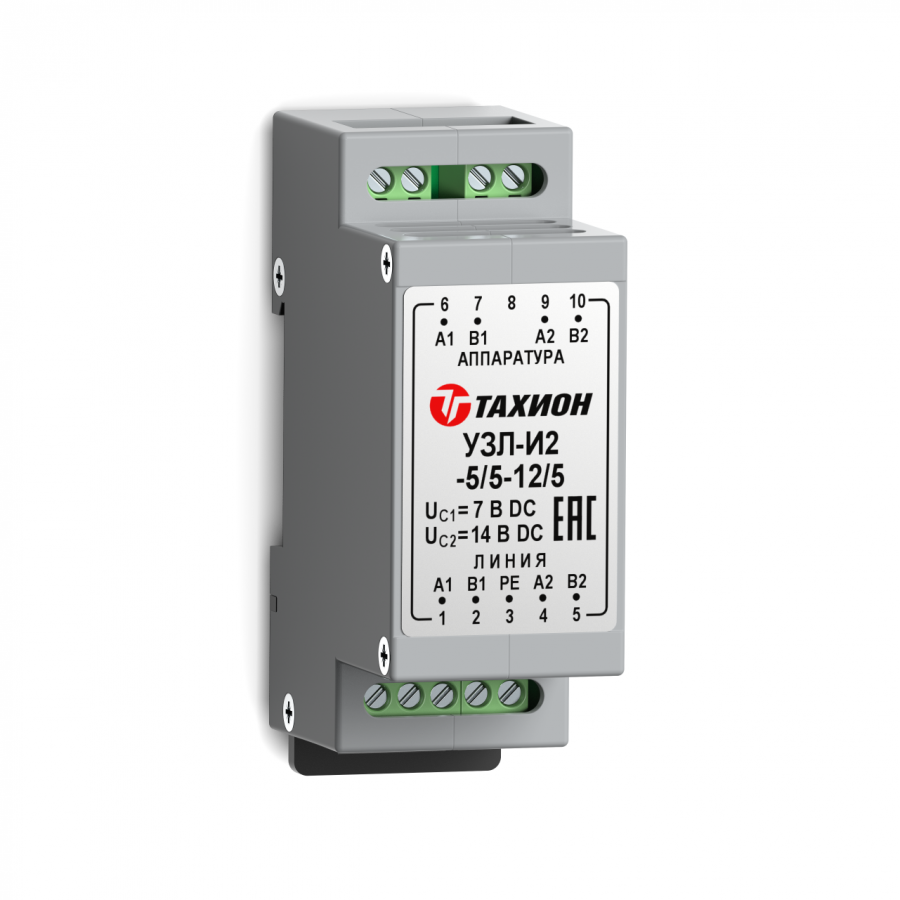

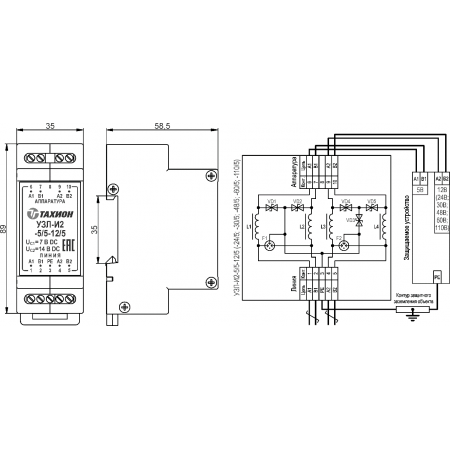

Устройство защиты линий УЗЛ-И2-5/5-12/5
| Количество | Ваша цена | Экономия |
|---|---|---|
| Опт от 15 шт. | 2 945.25 р. | 519.75 р. |
| Запросить КП на крупный опт |

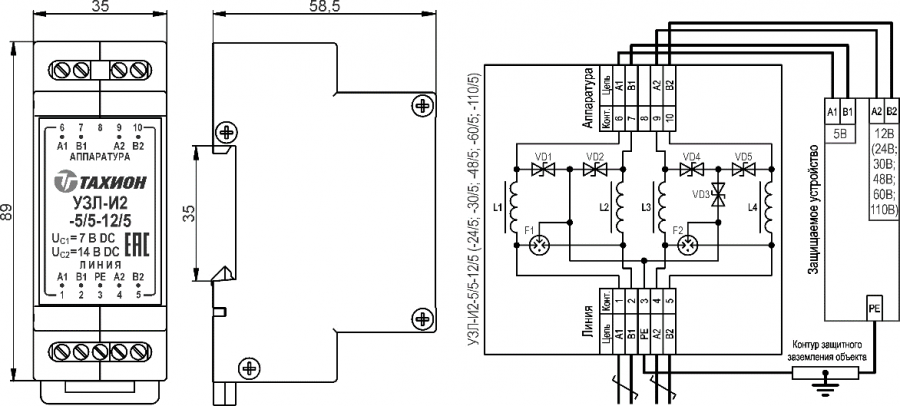

Двухканальное устройство защиты оборудования, использующего двухпроводные линии интерфейса с подачей питания. Обеспечивает защиту интерфейса и передачу питания (5VDC по первому каналу А1В1 и 12VDC по второму каналу А2В2) по сигнальным парам с величиной тока до 5А. Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта и т.д. Макс. длительное рабочее напряжение Uс: канал А1В1 6VDС, канал А2В2 14VDС. Номинальный ток разряда (8/20 мкс) In 2кА. Максимальный ток разряда (8/20 мкс) Iмах 10кА. Уровень напряжения защиты Uр при In: канал А1В1 15VDС, канал А2В2 28VDС. Крепление на 35 мм DIN-рейку. Диапазон рабочих температур - 55° ÷ +85°С. Степень защиты IP20. Габаритные размеры 89х58х35мм.
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
