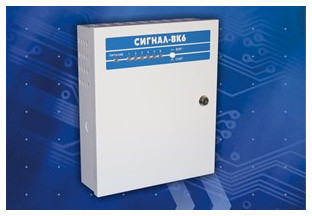

Прибор приемно-контрольный охранно-пожарный Сигнал-ВК-6

Особенности

Прибор предназначен для организации централизованной и автономной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния шести шлейфов сигнализации (ШС) с включенным в них охранными, пожарными или охранно-пожарными извещателями и выдачи извещений на пульт централизованного наблюдения (ПЦН) по трем релейным выходам, а так же управления на объекте внешними и внутренними звуковыми световыми оповещателями и сигнализаторами

Особенности:
— 6 шлейфов сигнализации, в которые могут включаться любые типы охранных и пожарных извещателей;
— повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц и 100 Гц;
— взятие под охрану и снятие с охраны при помощи ключей Touch Memory (карт Proximity) или при помощи внешнего шифроустройства;
— программируемая логика управления тремя выходами ПЦН и внешними звуковыми и световыми оповещателями;
— питание прибора – от сети переменного тока напряжением 220 В или встроенного АКБ;
— обеспечение активных извещателей электропитанием 12В;
— каждый шлейф может быть охранным, пожарным или тревожным в зависимости от выбранной конфигурации;
— наличие режимов работы «НЕИСПРАВНОСТЬ», «ВНИМАНИЕ», «ПОЖАР» пожарного ШС;
— повышенная защита от саботажа, контроль 10% отклонения сопротивления шлейфа сигнализации.

Характеристики:
Сопротивление выносного резистора: 4,7 кОм;
Напряжение в шлейфе: 21-24 В;
Длительность нарушения шлейфа сигнализации в охранном (пожарном) режиме: 70 (300) В;
Обеспечивает питание извещателей от прибора:
— напряжение: 10,2-14,2 В;
— ток: не более 200 мА.
Извещение «ТРЕВОГА»: размыкание контактов исполнительных реле
Количество реле ПЦН: 3;
Максимально коммутируемые контактами исполнительных реле:
— напряжение: 80 В;
— ток: 0,5 А.
Основное питание прибора (от сети переменного тока):
— напряжение: 187-242 В, 50 Гц;
— потребляемая мощность (без внешних оповещателей): не более 30 Вт.
Резервное питание прибора (встроенная аккумуляторная батарея): 12 В, 7А/ч.
Время работы аккумулятора: не менее 24 ч.
Максимальная мощность:
— выносного светового оповещателя постоянного тока: 12 Вх0,15А;
— выносного звукового оповещателя постоянного тока без аккумулятора: 12 Вх0,06А, с аккумулятором: 12Вх2А.
Диапазон рабочих температур (с аккумулятором): от -10 до +50 °С.
Относительная влажность воздуха при 25 °С: 98%.
Габаритные размеры: 254х310х95 мм.
Масса: не более 8 кг.

• Руководство по эксплутации Сигнал-ВК6

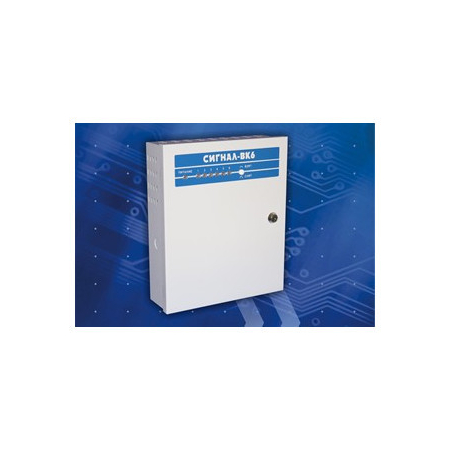

• Сигнал-ВК-6
