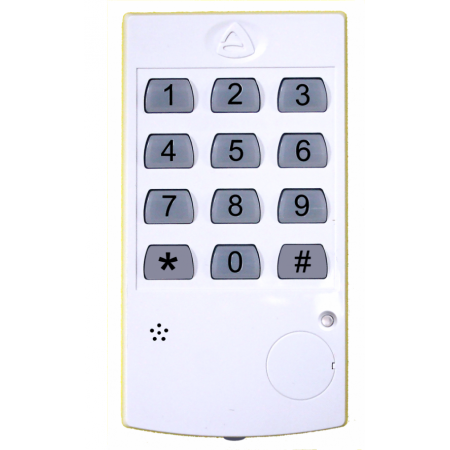

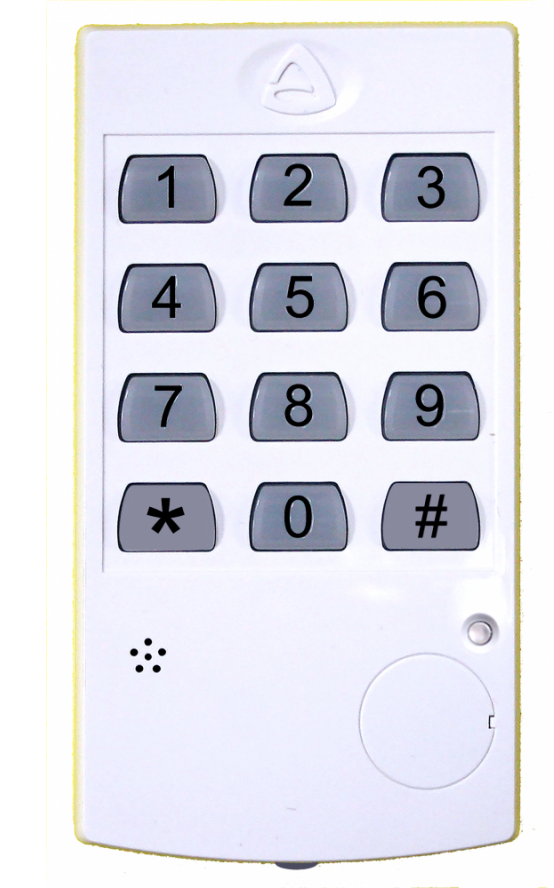

Кодонаборная радиоканальная панель «ПОРТАЛ-Р» ВС.425513.055 (в дальнейшем – КП или панель) предназначена для работы в качестве устройства управления прибора приемно-контрольного охранно-пожарного адресного радиоканального семейства «ВС-ПК ВЕКТОР» (в дальнейшем – прибор).
Для удаленного управления прибором панель принимает введенную пользователем комбинацию цифр - код пользователя или пароль, которая набирается последовательным нажатием четырёх цифровых кнопок.
Затем нажимается кнопка «#» и кнопка с номером отправляемой по радиоканалу команды:
- «1» – "Постановка зон на охрану",
- «2» – "Снятие зон с охраны",
- «3» – "Тревога",
- «4» – "Включить/выключить реле 1" *,
- «5» – "Выключить на 3 сек. реле 2" *,
- «6» – "Запрос состояния зон".
*При настройках прибора, разрешающих управление реле с помощью брелка или КП.
Панель позволяет подключать внешнюю проводную кнопку, по нажатию которой КП формирует команду «5» - «Выключить на 3 сек. Реле 2».
Это решение может использоваться, например, для открывания двери изнутри помещения, если для управления питанием электромагнитного замка используется реле 2 прибора.
Проводная кнопка в комплект поставки не входит.
Питание КП осуществляется от встроенной батареи питания. Длительность работы кнопки от батареи определяется частотой ее использования.
КП формирует извещения о разряде батареи питания, о вскрытии корпуса и передает их в прибор.
Передача информации в прибор производится по защищенному радиоканалу.
Источник питания ― батарея типа CR 2 в количестве 1 шт. (рекомендуется использовать батареи производства Panasonic, Kodak, Camelion) входит в комплект поставки.
Техническая документация

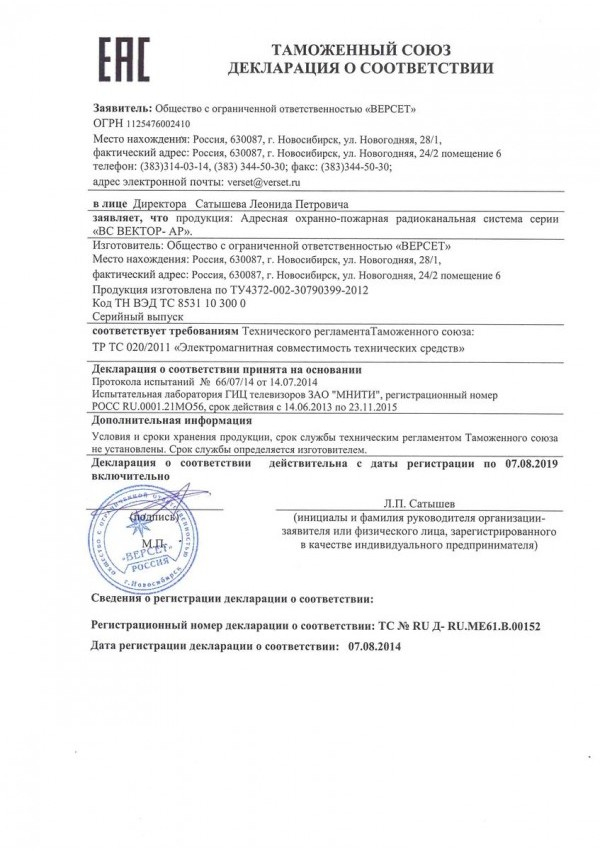

Сертификаты
