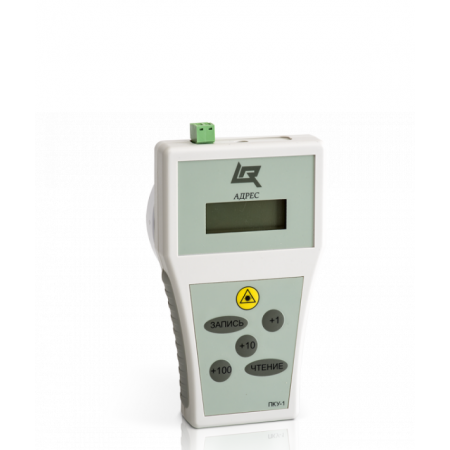

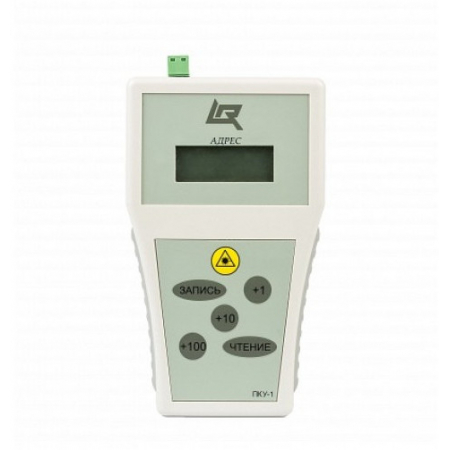

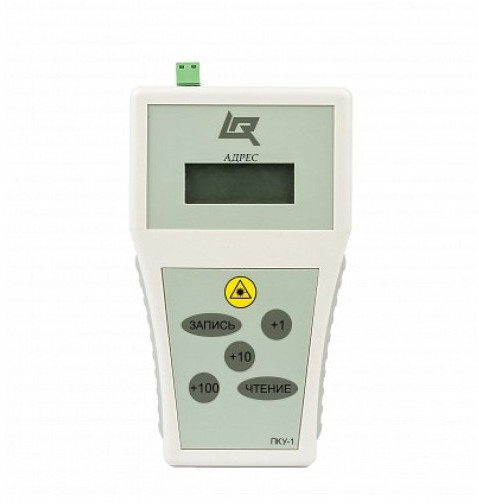

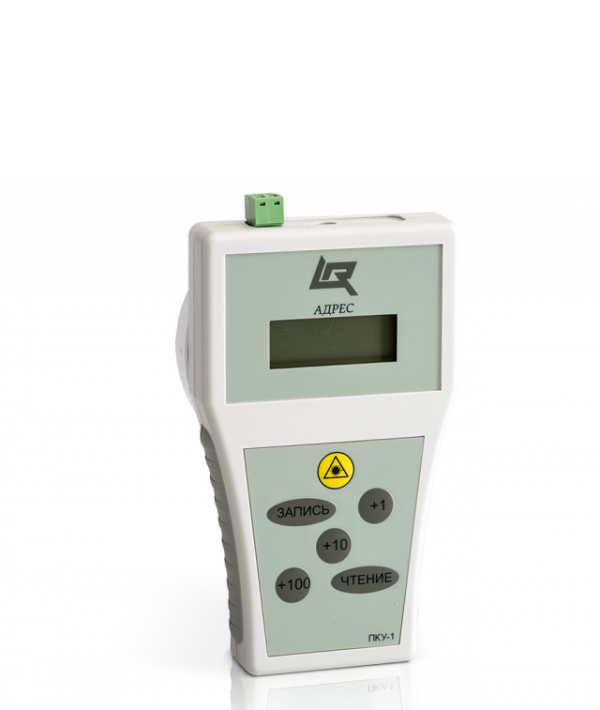

ПКУ-1 прот. R3 - программатор адресных устройств служит для установки, просмотра и изменения адресов извещателей пожарных дымовых ИП 212-64 прот.R3, тепловых ИП 101- 29-PR прот.R3, комбинированных ИП 212/101-64- PR прот.R3, ручных ИПР 513-11 прот.R3, адресных меток АМ-1, АМ-4 прот.R3, релейных модулей РМ-1, РМ-4 прот.R3, а так же любых других АУ прот.R3.
Программатор адресных устройств представляет собой малогабаритное переносное устройство с автономным питанием (элемент питания - 4 батареи типа ААА).
Программатор ПКУ-1 прот.R3 обеспечивает:
- просмотр и изменение адреса устройства;
- тестирование извещателей с помощью лазерного тестера.
Для подключения адресных пожарных извещателей в конструкции программатора предусмотрена встроенная розетка (сзади прибора).
Подключение других адресных устройств производится с помощью установленного в верхней части ПКУ-1 прот.R3 клеммника.
Для включения питания программатора необходимо нажать и удерживать 2 секунды любую клавишу на клавиатуре.
Автоматическое отключение питания – через 20 секунд, если адресное устройство не подключено.
Автоматическое выключение программатора – через 60 секунд после последнего нажатия на клавишу, если адресное устройство подключено.
Для установки нового параметра адресного устройства необходимо:
- подключить к розетке программатора адресное устройство;
- нажать на кнопку «Чтение»;
- с помощью клавиш «+1», «+10», «+100» необходимо задать адрес устройству;
- Завершить адресацию устройства нажав на клавишу записать.
Адрес любого адресного устройства состоит из двух частей:
- первая часть – номер АЛС приемно-контрольного прибора. Эта цифра устанавливается автоматически при подключении адресного устройства в соответствующую АЛС прибора.
- вторая часть – номер устройства в шлейфе, от 1 до 250.
Например, извещатель с номером 15, подключенный к АЛС1 приемно-контрольного прибора, будет иметь адрес: 1.15.
