Количество ШС
2 пож. (адрес или неадрес извещ)
Количество выходов
5
Коэффициент вероятности безотказной работы, не менее
0,98
Максимальная длина линии связи, м
100 (устр.), 1000 (RS-485)
Максимально комутируемые напряжение/ток, В/А
12 и 24/2 (общий ток - до 5)
Подключение
2-х проводное
Количество входов
4 (ОК)
Номинальное сопротивление выносного резистора, кОм
4,7
Реле выходы
5 (OK)
Количество светодиодов, шт.
7
Материал
ABS-пластик
Интерфейс
RS-485 (2 шт.)
Цвет
Белый+серый
Управление прибором
До 4шт. ЭДУ-ПТ; от ППКОПУ по АЛС
Количество приборов, подключаемых к линии интерфейса RS-485
До 500
Тип изделия
Модуль пожаротушения адресный
Крепление
На стену и DIN-рейку (приоб.)
Тип установки
Накладной
Интеграция с оборудованием или ПО
ПКУ-1 прот. R3, ПО FireSec3
Дополнительное оборудование
Подкл. табло, свето и звук. оповещ., УПН
Индикация
Световая
Напряжение питания, В
10,5 - 28,5
Ток потребления. мА
60
Потребляемая мощность, Вт
1
Разъем
Клеммы
Диапазон рабочих температур, °С
-25...+60
Степень защиты, IP
20
Габаритные размеры, мм
108х170х42
Масса, кг
0,22
МПТ-1 прот. R3
| Количество | Ваша цена | Экономия |
|---|---|---|
| Опт от 7 шт. | 6 359 р./шт. | 1 035 р. |
| Запросить КП на крупный опт |

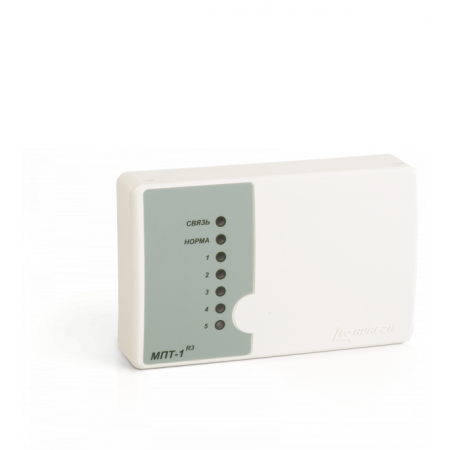

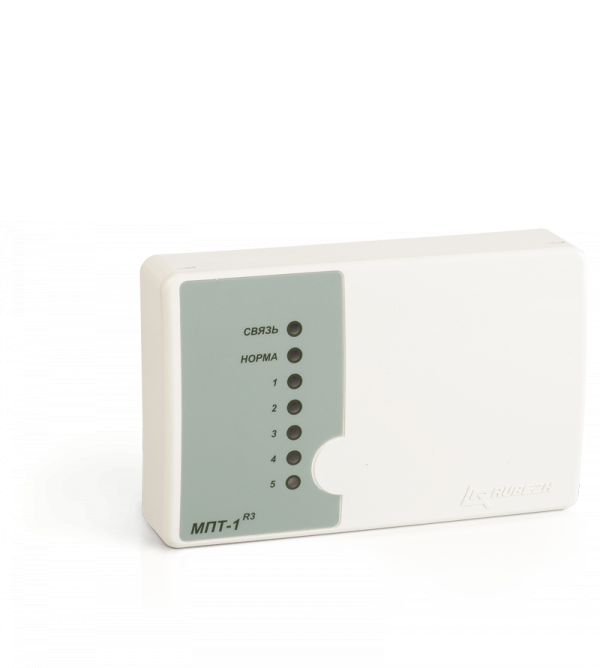

МПТ-1 прот. R3 - адресный модуль управления пожаротушением предназначен для организации локальных систем порошкового и газового пожаротушения.

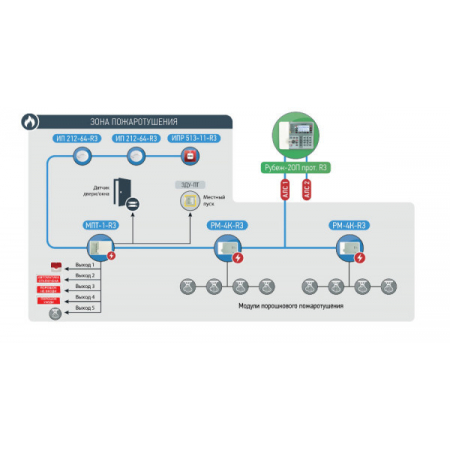

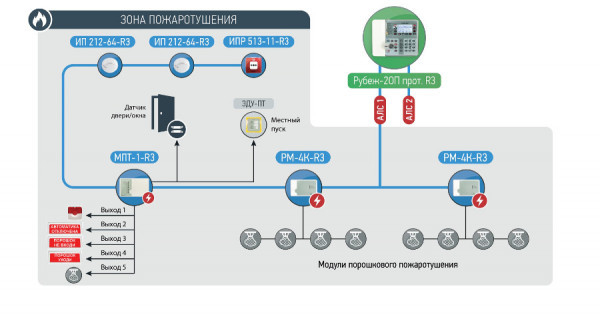

Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП прот. R3».
Модуль пожаротушения является программируемым устройством.
Конфигурация входов и выходов задается пользователем с приемно-контрольного прибора, либо через ПО «FireSec3 PRO».
Модуль пожаротушения обеспечивает:
- подключение и работу светозвуковых оповещателей;
- управление автоматическими устройствами пожаротушения по командам, поступающим по 2-х проводной адресной линии связи (АЛС) от приемно-контрольного прибора;
- возможность подключения в один шлейф сигнализации (ШС) неадресных пожарных извещателей ИП 212-45, ИП 212-141М или аналогичных, а также ручных пожарных извещателей ИПР 513-10 или аналогичных;
- формирование временной задержки перед включением АУП;
- контроль открытия дверей и окон по датчику «Двери-Окна»;
- контроль выхода огнетушащего вещества по датчикам «Масса» и «Давление» для газового пожаротушения;
- контроль выходных цепей (ВЫХ1-ВЫХ5) на обрыв и короткое замыкание (световой и звуковой сигнализации, выходов пуска АУП);
- различные тактики включения световой, звуковой сигнализации и выходов пуска АУП;
- возможность включения режима «Автоматика» с помощью ключей Touch Memory (8шт.);

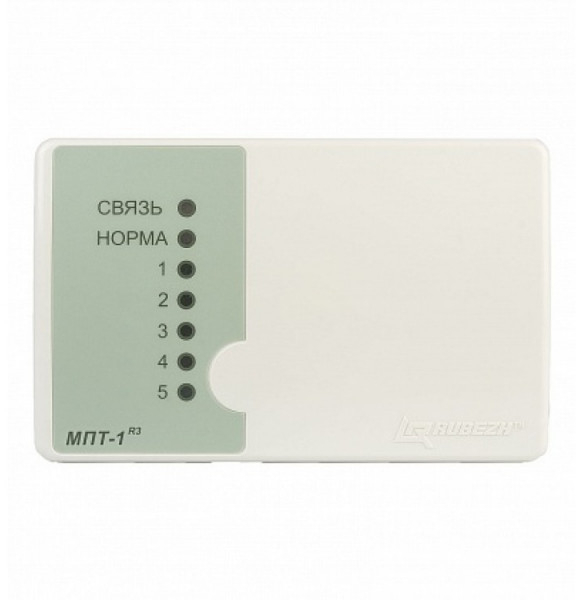

- светодиодную индикацию статуса, режимов работы и наличия связи с центральным прибором;
- контроль своей работоспособности и передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор.
Логика работы выходных цепей (ВЫХ1-ВЫХ5) задается пользователем при конфигурировании.
Модуль имеет 2 статуса: ведущий и ведомый.
Ведомый управляется от ведущего и предназначен для увеличения количества выходов для управления устройствами пожаротушения и оповещения.
Питание модуля осуществляется от внешнего источника питания.
Адресные линии связи гальванически развязаны по постоянному току от источника питания прибора.
Модуль пожаротушения МПТ-1 прот. R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

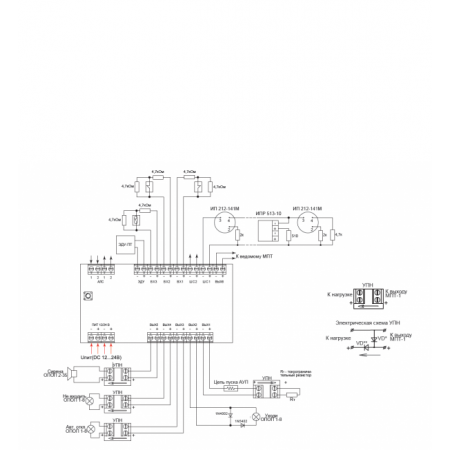

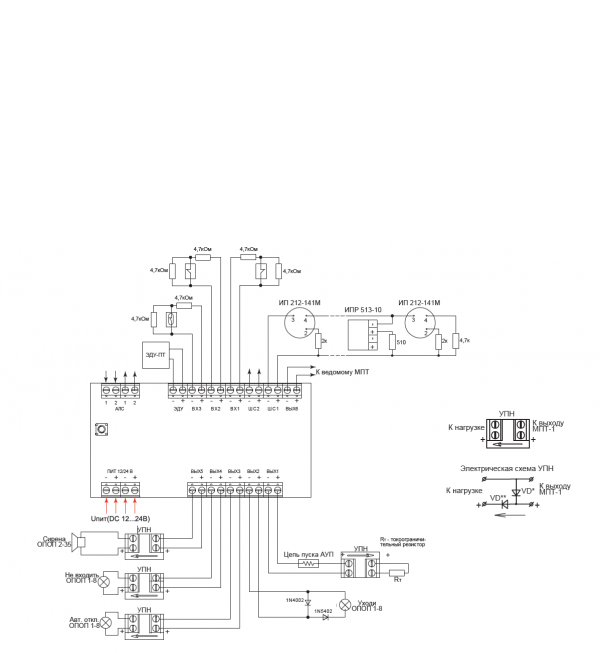

Модуль МПТ-1 прот. R3 комплектуется устройством подключения нагрузки (УПН) для обеспечения контроля линии на КЗ и обрыв.
УПН представляет собой плату с установленными диодами, входным клеммником для подключения к линии от реле МПТ и выходным клеммником для подключения к нагрузке (исполнительному устройству).
- МПТ-1 прот. R3 (адрес модуль автоматики пожаротушения)
- -2 ОП прот. R3 (ППКОПУ адрес 2ШС по RS-485 до 500 устр)1
- -2 ОП прот. R3 (инстр пользов)
- -2 ОП прот. R3 (эксплуа)
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
