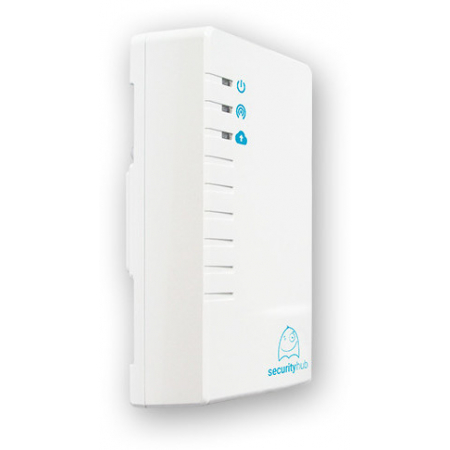

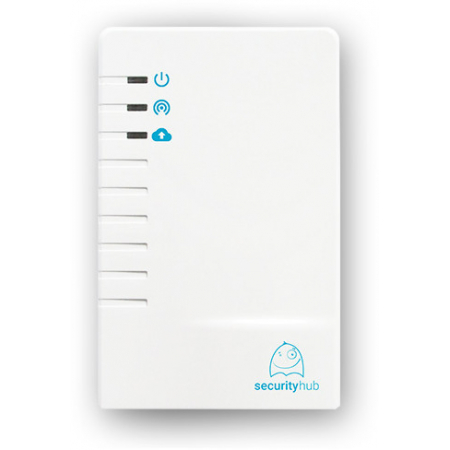

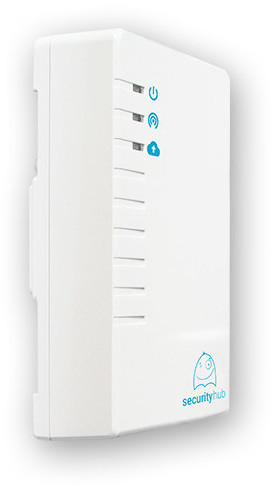

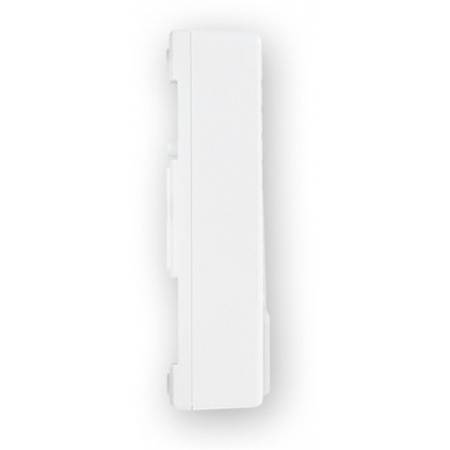

Контроллер Security Hub УОО

Security Hub (2.0) - устройство объектовое (контроллер) беспроводной GSM сигнализации в составе ПАК Астра (АРМ ПЦО) является первым шагом пользователя к системе Умный дом, управляемой из любого места, где есть доступ в сеть Интернет.

После подключения абонентского контроллера к серверу провайдера, установки приложения и размещения радиодатчиков из комплекта пользователь получает простейшую систему охраны, которую впоследствии можно расширить беспроводными датчиками протечки воды, задымления, температуры и др.

Основные данные:

• электропитание контроллера осуществляется от трех независимых источников в любой комбинации:
  • от основного источника электропитания c номинальным напряжением 12 В через клеммы +12V-,
  • от резервного источника электропитания c номинальным напряжением 12 В через клеммы +12VR-,
  • от бытовой сети 230 В 50 Гц через сетевой адаптер (не входит в комплект поставки) и порт USB 2.0 типа B c номинальным напряжением 5 В и током 1 А;
• для обеспечения резервирования электропитания внутри SH имеется держатель батареи и разъем для подключения литий-ионной (Li-Ion) аккумуляторной батареи (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации), при этом обеспечивается связь только по беспроводному каналу GSM;
• осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;
• контроллер имеет 4 программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов;
• клеммы CONx- могут быть запрограммированы как выход "открытый коллектор" для подключения сирены и сигнальной лампы (например, Астра-10 исп. М2);
• имеется встроенный вход Touch Memory (ТМ) для подключения считывателя ключей стандарта «iButton» и/или клавиатуры «Астра-КТМ-С». Коды ТМ регистрируются из АРМ ПЦО и пользовательских приложений;
• контроллер имеет два встроенных программируемых сигнальных реле (НО или НЗ), управляемых с мобильного, веб приложения или АРМ ПЦО.

Особенности контроллера Security Hub:

• настройка и обслуживание производится с помощью мобильного, веб приложения или АРМ ПЦО и встроенной в него пошаговой инструкции пользователя. Мобильное приложение устанавливается из магазина приложений;
• обеспечивает обмен информацией с мобильным и веб приложениями через публичный сервер:

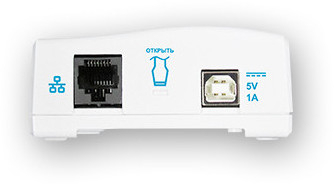

  • по проводному каналу, через разъем типа RJ45 (Ethernet 10BASE-T) и сеть провайдера,
  • по беспроводному каналу, через 2-е SIM карты (GPRS/EDGE) оператора сотовой связи стандарта GSM;
• обменивается данными с датчиками в диапазоне частот (434,42±0,2%) МГц по протоколу «Астра-РИ-М» и поддерживает максимум 30 радиодатчиков.
• настроенный контроллер обеспечивает:
  • работу с сервером по каналу TCP,
  • регистрацию (добавление) радиодатчиков,
  • обработку состояний радиодатчиков,
  • выдачу состояний радиодатчиков на встроенный индикатор и клиентское приложение.
