ER-6116

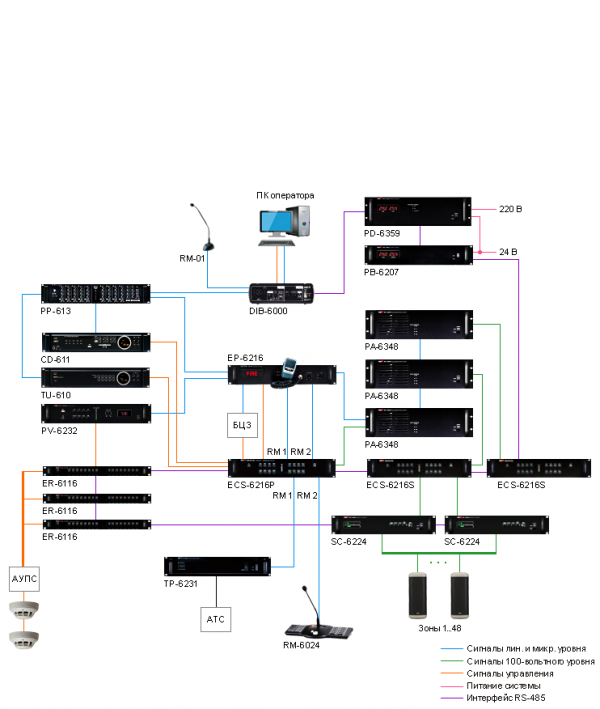

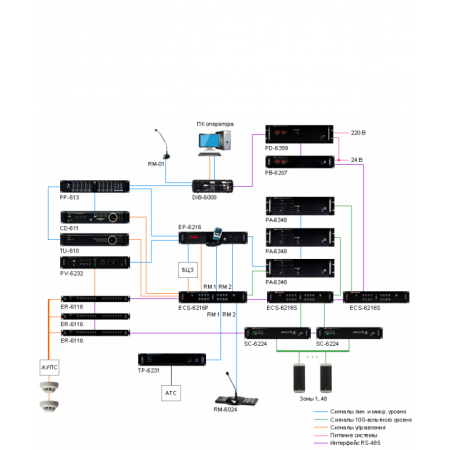

ER-6116 - маршрутизатор тревожного оповещения позволяет программировать последовательность оповещения зон в составе оборудования Inter-M серии 6000.

При этом для оповещения различных зон могут использоваться различные сообщения, записанные в цифровом магнитофоне (PV-6232).

Устройство имеет 16 управляющих входов, при срабатывании которых запускается соответствующий сценарий эвакуации.

При использовании 10-ти блоков ER-6116 количество алгоритмов увеличивается до 160.

Если срабатывают сразу два или более управляющих входов, запускается дополнительный сценарий.

Таким образом, с помощью блока ER-6116 осуществляется реализация нескольких вариантов эвакуации из каждой зоны пожарного оповещения, что является обязательным требованием для систем оповещения и управления эвакуацией 5-го типа.

Каждый сценарий представляет собой последовательность максимум из 64-х этапов эвакуации, на каждом из которых одно из тревожных сообщений в течение определенного времени транслируется в заданную зону или группу зон.

Перечень зон, длительность и номер тревожного сообщения для каждого этапа определяется пользователем при настройке системы.

Создание, редактирование и запись сценариев в блок ER-6116 осуществляется с помощью компьютера.

Также оператор имеет возможность принудительно запускать, останавливать оповещение по алгоритму и вмешиваться в его выполнение, например, включая дополнительные зоны.

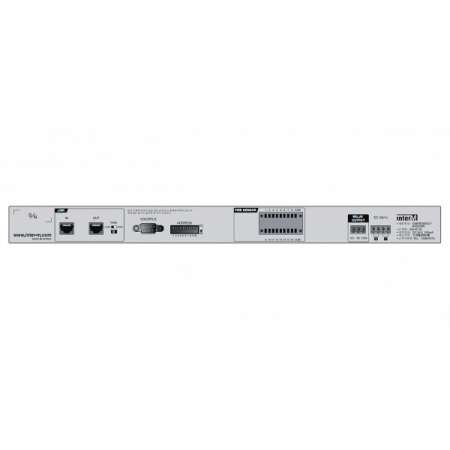

Для автоматического управления цифровым магнитофоном и выбора нужных MP3-файлов в устройстве предусмотрен порт RS-232.

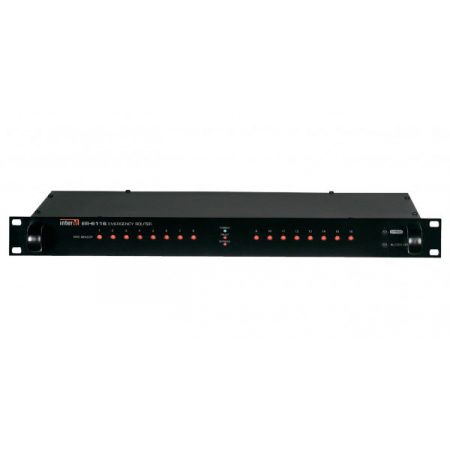

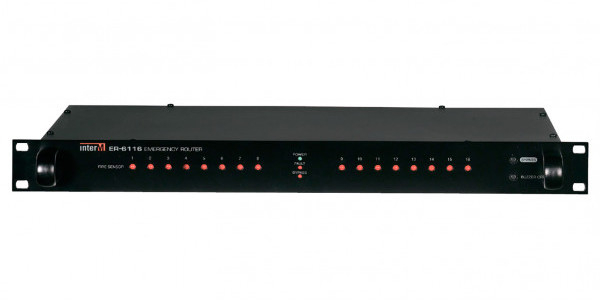

С помощью кнопки BYPASS можно отключить оповещение по алгоритму.

В зоны, охваченные пожаром, при этом будет транслироваться специальное тревожное сообщение из памяти цифрового магнитофона.

Управляемый выход (2 пары "сухих контактов", которые замыкаются и размыкаются при возникновении пожара) может использоваться для включения внешних устройств, например для открывания эвакуационных выходов.

При нарушении связи, контролируемой по интерфейсу RS-485, включается световая и звуковая индикация.

Звуковой сигнал можно принудительно отключить кнопкой BUZZER.

Питание ER-6116 осуществляется от блока контроля и распределения питания PD-6359 или PD-659.

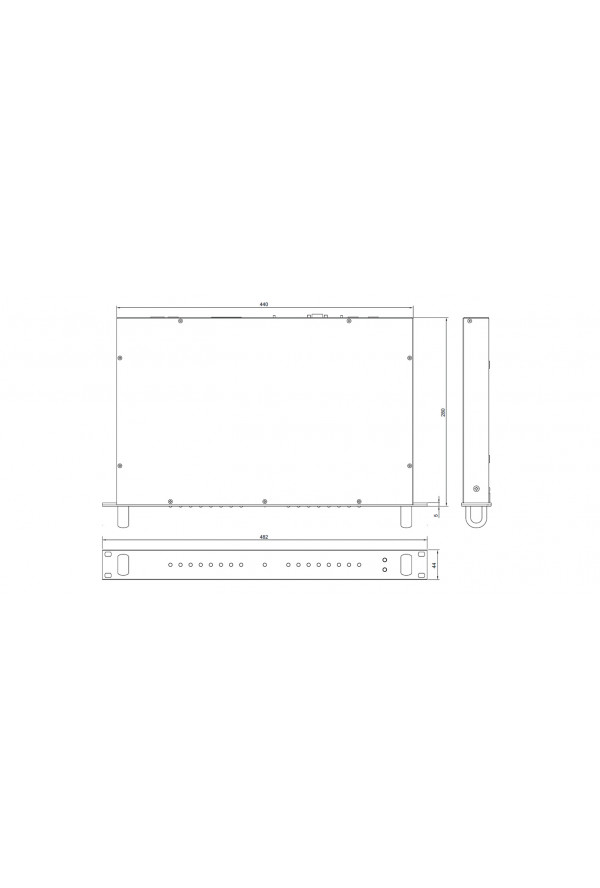

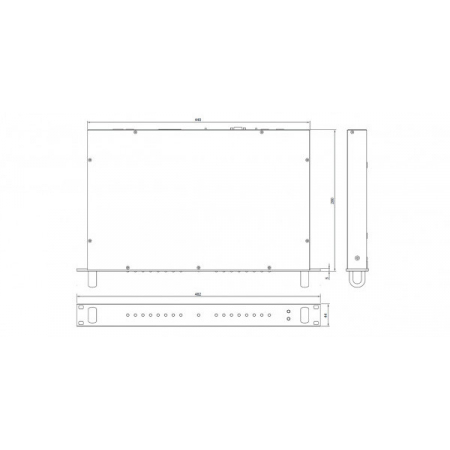

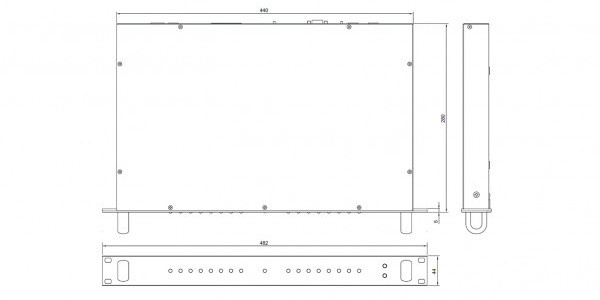

Конструкция устройства предусматривает установку в стандартный 19''-й аппаратный шкаф.
