Количество выходов
16 (аудио)+1 АУПС
Количество зон
16
Максимальное кол-во устройств в системе, шт.
10
Количество входов
16 (аудио)
Количество каналов управления
16 (сухие контакты для ОПС)+1 пит+1таймер
Количество клавиш управления
18
Количество светодиодов, шт.
5
Рабочая скорость передачи, Бит/с
9600
Интерфейс
RS-232, RS-485
Тип изделия
Блок расширения зон
Материал
Металл
Клавиатура (или регистратор)
Механические кнопки
Тип установки
Настольный, в 19" стойку
Управление прибором
По WEB-интерфейсу, ПК, переключателями
Индикация
Световая
Цвет
Черный
Напряжение питания, В
DC 24
Ток потребления. мА
1000
Потребляемая мощность, Вт
14,4

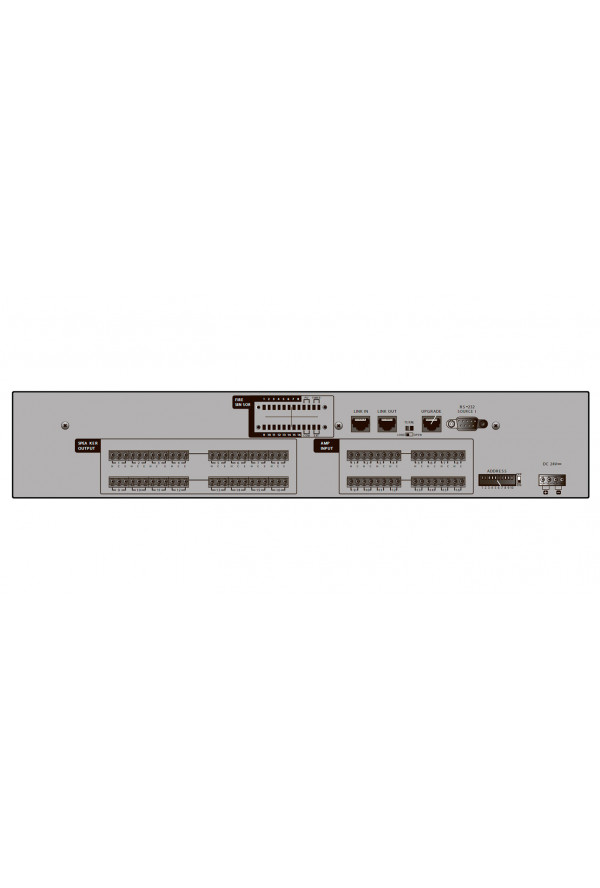

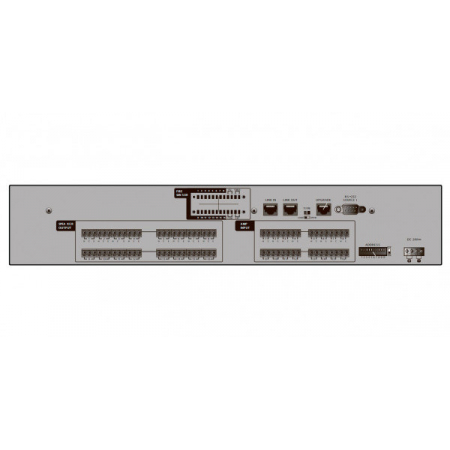

Разъем
RJ-45, DB9, клеммы
Диапазон рабочих температур, °С
-10...+40
Степень защиты, IP
20

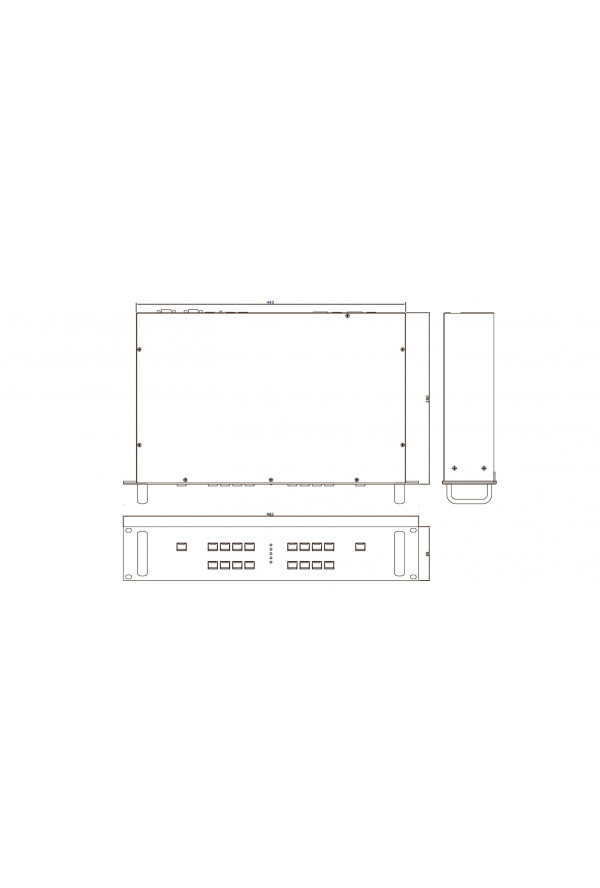

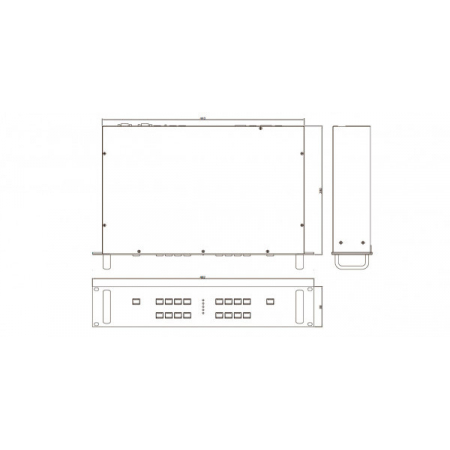

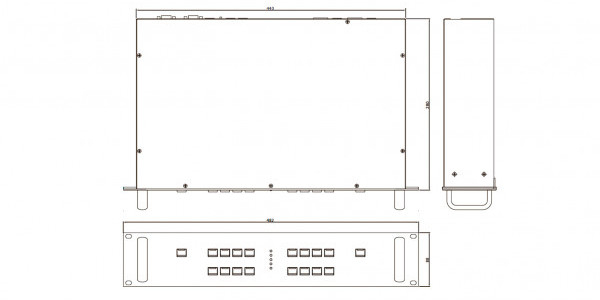

Габаритные размеры, мм
484х88х332
Масса, кг
3,96

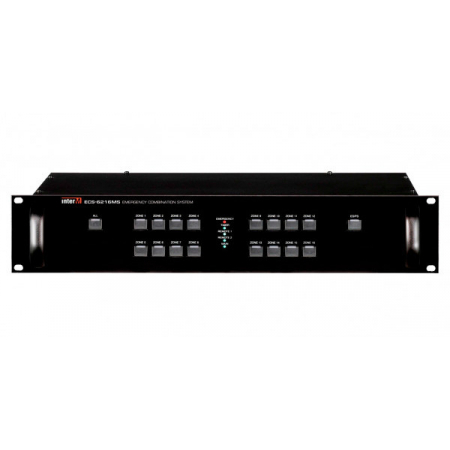

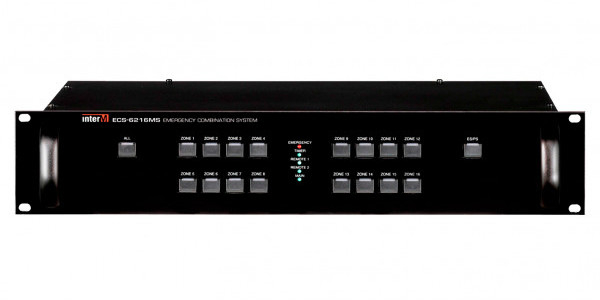

ECS-6216MS
ECS-6216MS - блок расширения на 16 зон оповещения на базе матричного аудиоконтроллера PX-6216, на основе которого создаётся автоматическая многоканальная система оповещения и управления эвакуацией 3, 4 или 5-го типа с количеством зон - до 160.
Кроме автоматического выполнения различных сценариев эвакуации при пожаре обеспечивается стыковка с системой оповещения ГО и ЧС, позоновое речевое оповещение с помощью удалённых микрофонных панелей RM-6024 или через АТС при использовании телефонного контроллера TP-6231A, трансляция заранее записанных сообщений и сигналов по расписанию, музыкальная трансляция.
Релейный модуль устройства позволяет организовать трёхпроводные линии, которые используются при подключении аттенюаторов ATT-03 и ATT-30.
Релейный модуль является универсальным и может использоваться не только для распределения усиленного аудиосигнала по зонам, но и, например, для автоматического открывания эвакуационных выходов или для включения световых указателей и оповещателей.
Для каждой зоны в блоке ECS-6216MS предусмотрен вход для подключения прибора охранно-пожарной сигнализации.
В случае пожара в какой-либо зоне или группе зон система оповещения автоматически переводится в аварийный режим и в зоны пожара транслируется тревожное сообщение.

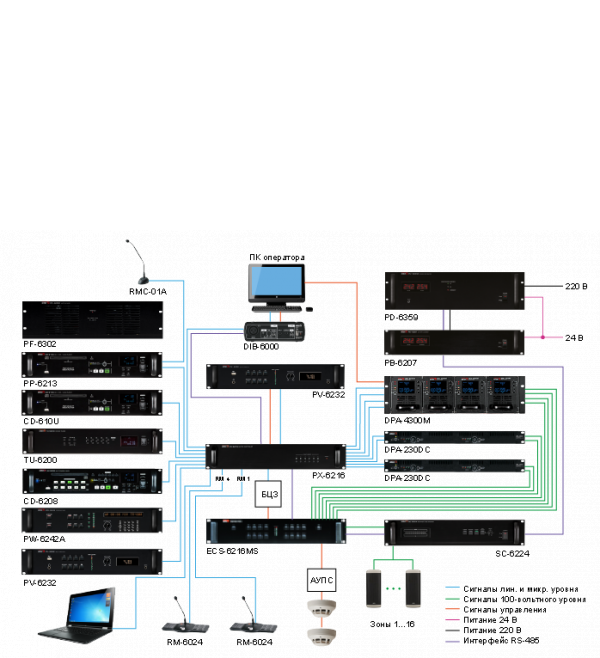

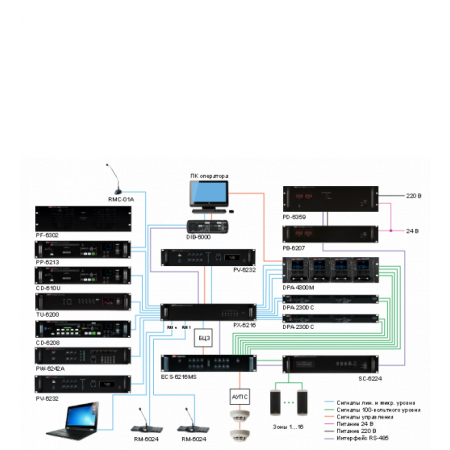

Для настройки и управления СОУЭ на основе PX-6216 и блоков расширения ECS-6216MS используется компьютер, подключенный через блок сопряжения DIB-6000.
Информация о состоянии и режимах работы оборудования передаётся по линии связи с интерфейсом передачи данных RS-485.
Питание блока ECS-6216MS осуществляется от блока контроля и распределения питания PD-6359.
Конструкция устройства предусматривает установку в стандартный 19''-й аппаратный шкаф.
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
