Маркировка взрывозащиты
0ExiaIICT6GaX или POExiaIMaX
Исполнение
Искробезопасный
Номинальное сечение жилы,кв.мм
0,75
Длина кабеля, м
1
Тип контактов (НО НЗ)
1(НО)
Максимально комутируемые напряжение/ток, В/А
250/2
Расстояние отпускания, мм
40 и менее
Расстояние срабатывания, мм
90 и более
Защитная оболочка выводов, проводов
В двойной изоляции
Допуск соосности извещателя и магнитного геркона, мм
До 10
Мощность нагрузки,Вт
До 30
Тип изделия
Извещатель магнитоконтактный взрывозащищенный
Режим работы
Круглосуточно
Дополнительное оборудование
Магнит (в комплекте)
Тип установки
Накладной
Материал
Пластик
Рекомендованный кабель
С жилами не более 1,5 кв.мм
Разъем
Выводы из корпуса
Диапазон рабочих температур, °С
-50...+50
Степень защиты, IP
66/68

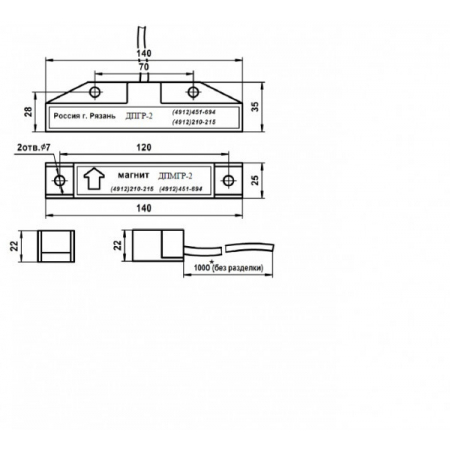

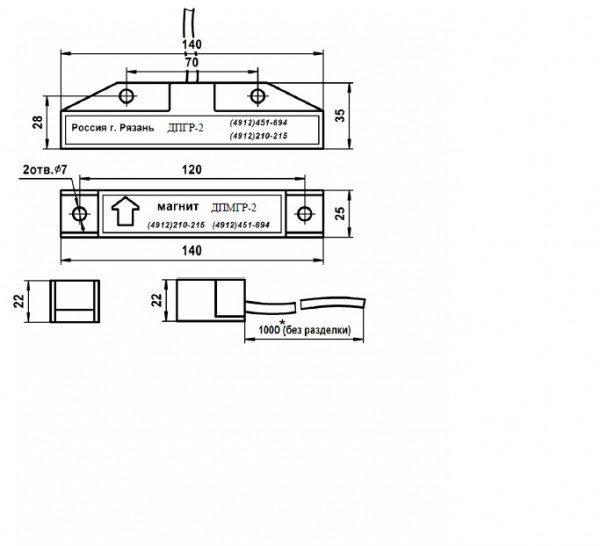

Габаритные размеры, мм
140х20х35 (геркон), 140х25х22 (магнит)
Масса, кг
0,3 (геркон)+0,21 (магнит)
Извещатель магнитоконтактный
1 шт

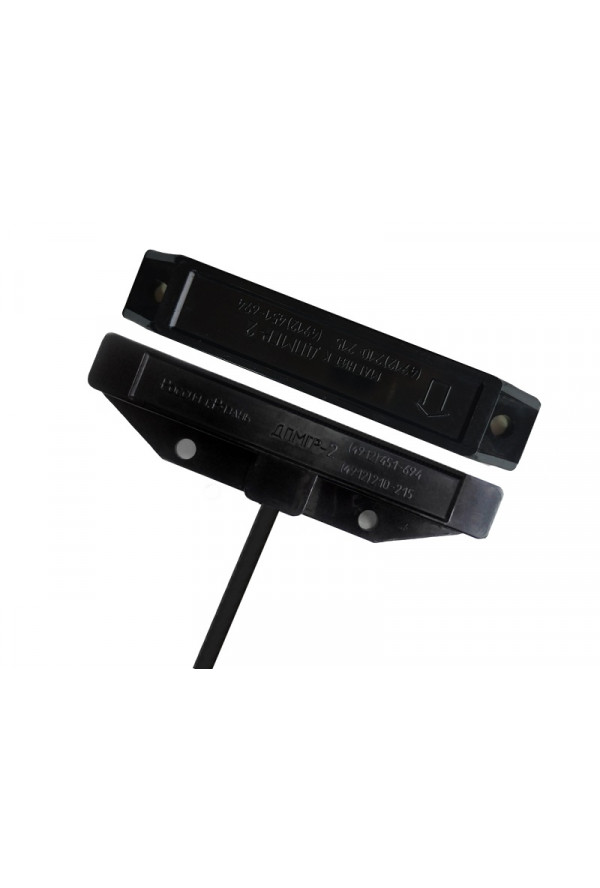

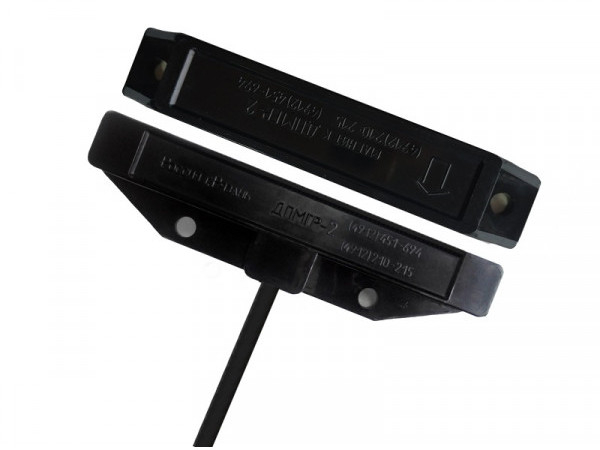

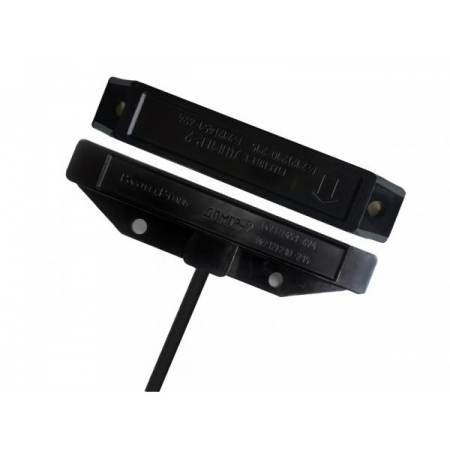

Извещатель магнитоконтактный ДПМГР-2 Ex
ДПМГР-2Ех - извещатель охранный искробезопасный точечный магнитоконтактный взрывозащищённый (0ExiaIICT6GaX/РОExiaIMaX) с нормально-открытого типа (НО) контактами, в пластиковом корпусе, с проводным выводом в двойной изоляции и длиной 1 м и предназначенным для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных (металлических) и не магнитопроводных (алюминиевых, деревянных и т.д.) материалов при выполнении различных технологических процессов во взрывоопасных зонах на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания контактов геркона.
Извещатель предназначен для открытой установки на поверхности охраняемой конструкции (от -50 до +500 С и IP66/68).
Контакты датчика ДПМГР-2Ех замыкаются при расстоянии между датчиком и магнитом до 40 мм и разомкнуты на расстоянии от 90 мм.
Для обеспечения искробезопасности цепи производитель рекомендует производить подключение датчиков через барьер искрозащиты (БИСШ) АТФЕ.426439.001ТУ или (АБИ) ПАШК.426439.146ТУ (оба маркировки - [Exia]IIC/IIB), удовлетворяющего требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998).
Для подключения датчиков в шлейф производитель рекомендует использовать устройство соединительное (УСБ-Ех «СЕВЕР») АТФЕ.685552.001ТУ (маркировка 0ExiaIICT6), удовлетворяющего требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998).
- ДПМГР-2 (магнит Взрыво извещ НО наклад 250в 2А 30Вт -50+50 IP66_68) паспорт 2020г
- Магнитоконт (взрыво оборуд) 2019г
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
