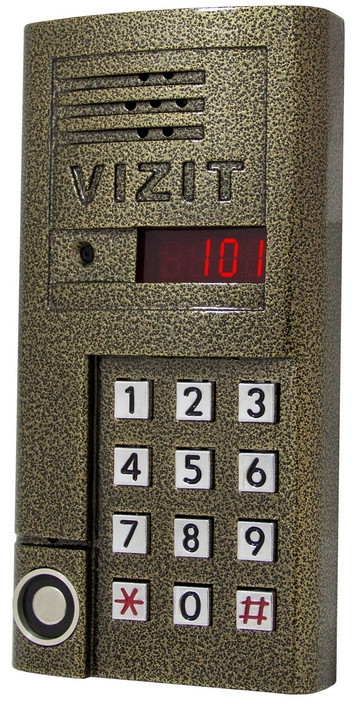

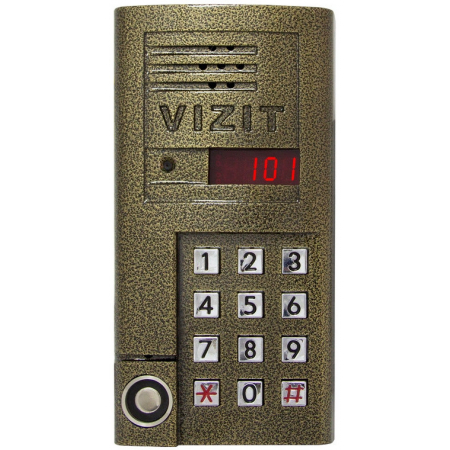

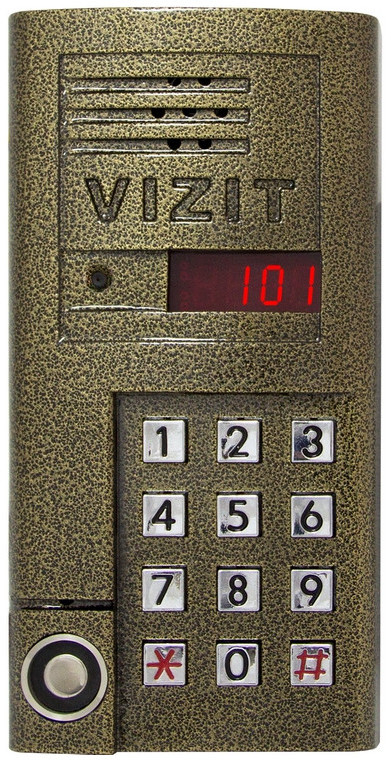

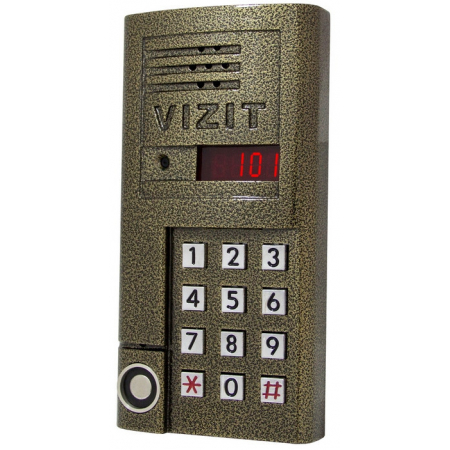

Домофон многоабонентный БВД-SM101ТCPL

БВД-SM101TCPL - блок вызова домофона до 100 абонентов используется совместно с блоком питания БПД18/12-1-1 в составе многоквартирных домофонов VIZIT.

Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 20 Ом.

Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.

Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопки ЕХIT 300М, EXIT 500, имеющие цепи аварийного управления электромагнитным замком.

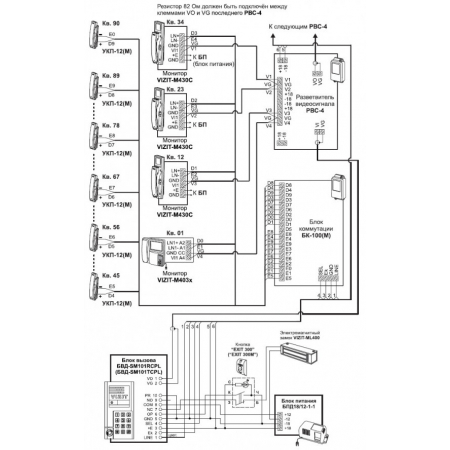

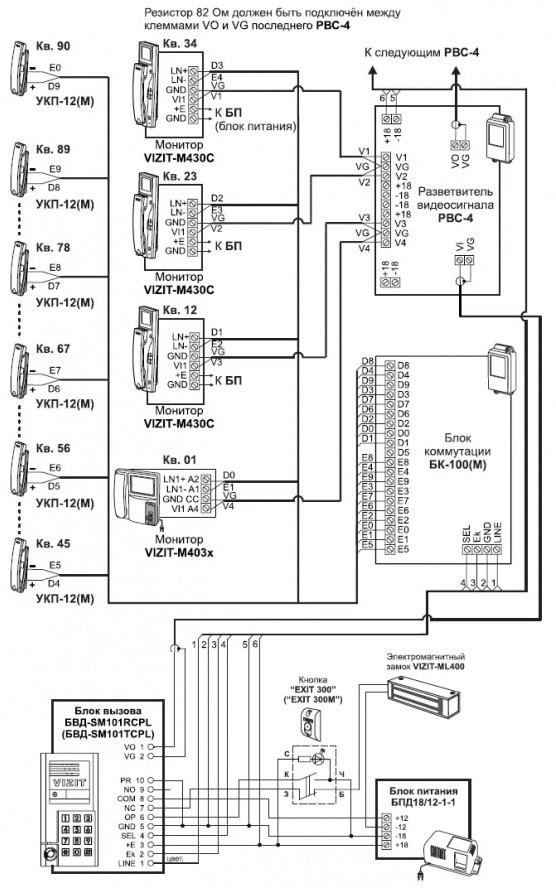

Для подключения абонентских устройств VIZIT к подъездной линии домофона применяются блоки коммутации.

Для подключения УКП возможно применение блоков коммутации БК-4(М), БК-10, БК-30(М), БК-100(М).

Для подключения мониторов VIZIT совместно с перечисленными блоками коммутации можно использовать разветвитель видеосигнала РВС-4 или использовать блоки коммутации со встроенным разветвителем видеосигнала БК-4МV.

Возможно комбинированное использование разных типов блоков коммутации.

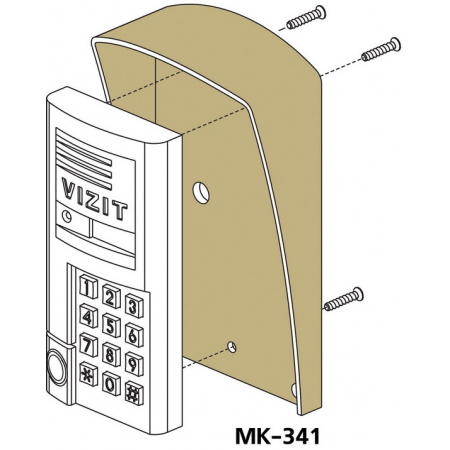

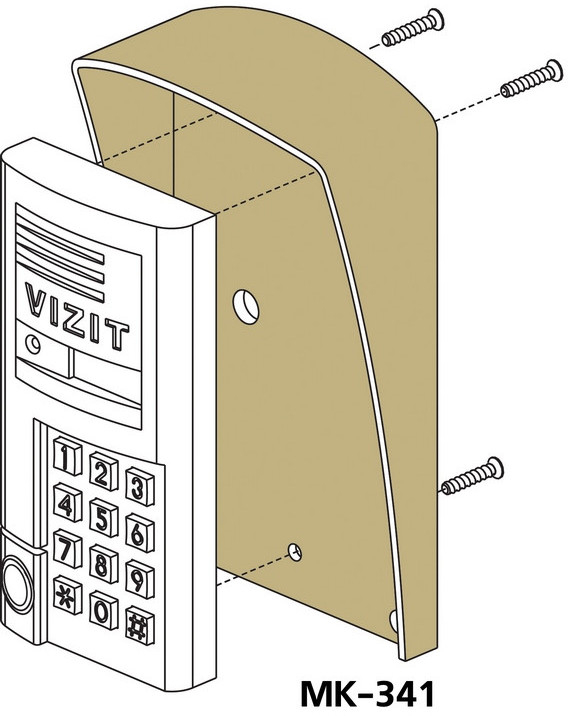

Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-341 (козырек).

Особенности:

• дуплексная громкоговорящая связь;
• память на 600 ключей VIZIT-TM;
• количество ключей на один номер квартиры - 6;
• возможность выключения вызова отдельных квартир;
• работа с пультом консьержа VIZIT;
• визуальный контроль обстановки перед блоком вызова;
• встроенная телекамера цветного изображения с функцией "День-ночь" (PAL, 0 Lux, 700 tvl, объектив PINHOLE 90°);
• ИК - подсветка для телекамеры;
• 4-х разрядный светодиодный индикатор;
• программируемая продолжительность открывания замка - от 1 до 20 секунд;
• открывание замка входной двери:
  - при нажатии кнопки открывания замка на устройстве квартирном переговорном УКП или мониторе во время связи;
  - при наборе 4-х значного общего кода;
  - при наборе 3-х значного индивидуального кода;
  - при нажатии кнопки для выхода;
  - ключами VIZIT-TM.
• напряжение питания, В: 18 - 26;
• потребляемый ток, А, не более: 0,3;

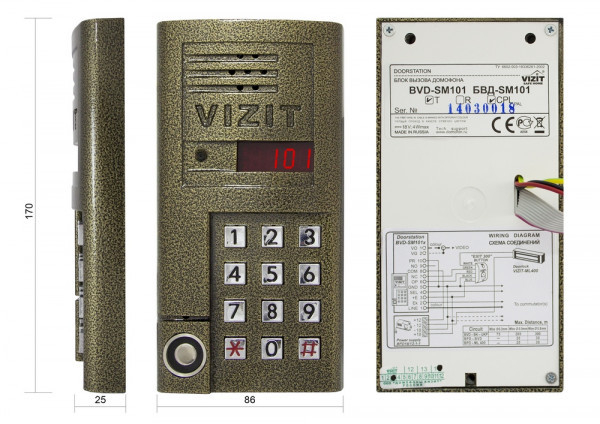

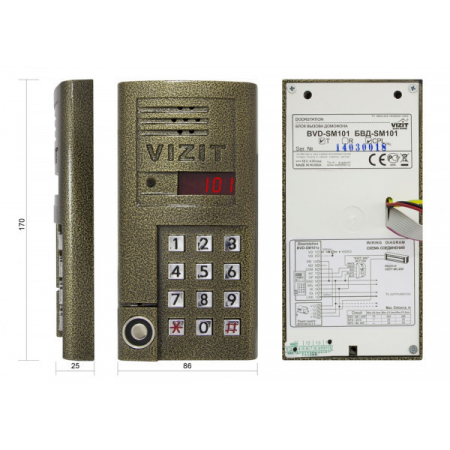

• габаритные размеры, мм, (ВхШхГ) - 170х86х25;
• вариант установки - накладной;
• диапазон рабочих температур, °С - от - 30 до + 45.

Совместимые устройства:

• Модификации кнопок управления выходом EXIT: EXIT 300M.
• Комплект монтажный MK-341.
• Комплект монтажный MP-100.
• Модификации VIZIT-M404: VIZIT-M404C, VIZIT-M404CМ.
• VIZIT-M427C.
• Модификации VIZIT-M440: VIZIT-M440C, VIZIT-M440CM.
• Модификации VIZIT-ML240: VIZIT-ML240-40.
• Модификации VIZIT-ML300: VIZIT-ML300M-40, VIZIT-ML300M-50.
• Модификации VIZIT-ML400: VIZIT-ML400-40, VIZIT-ML400-50.
• VIZIT-TM.
• Модификации VIZIT-M456: VIZIT-М456C, VIZIT-М456CM.
• БК-10.
• Модификации БК-100: БК-100М.
• Модификации БК-30: БК-30М.
• Модификации БК-4: БК-4М, БК-4МV, БК-4МVE.
• Блок коммутации пульта консьержа БК-А418.
• Блок коммутации монитора БКМ-440: БКМ-440M.
• Блок коммутации монитора БКМ-441.
• Модификации БПД18/12: БПД18/12-1-1.
• Модификации БПД24/12: БПД24/12-1-1.
• РВС-2.
• РВС-4.
• Модификации УКП-12: УКП-12-1, УКП-12М.
• УКП-7.
