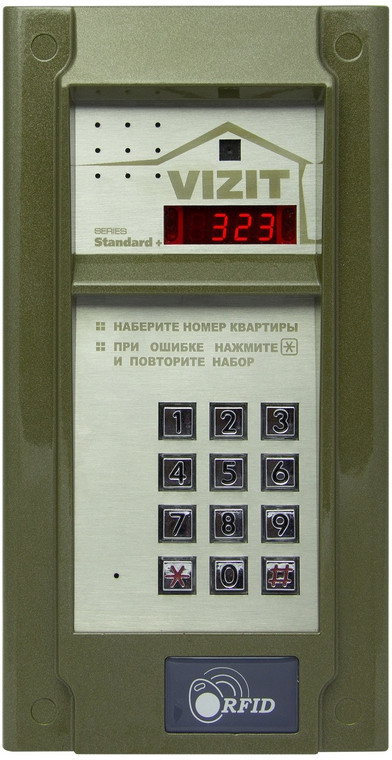

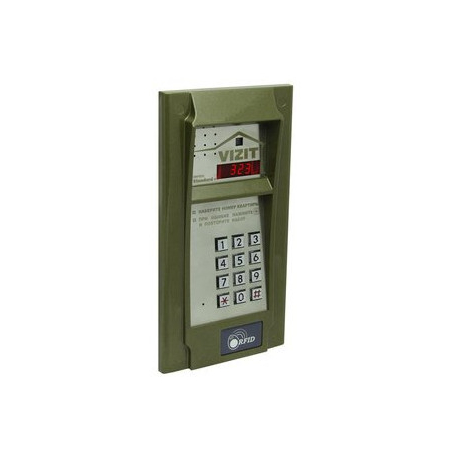

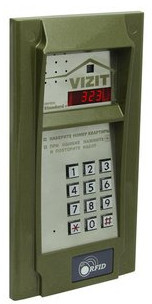

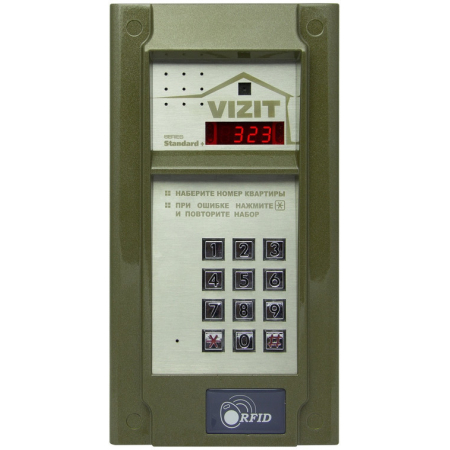

Домофон многоабонентный БВД-323F

БВД-323F - блок вызова до 400 абонентов (через БУД-430хх, БУД-485хх) используется в составе многоквартирных домофонов VIZIT.

Особенности:

• блок вызова БВД-323F также используется совместно с блоком управления БУД-302М, БУД-302К-20, БУД-302K-80 как составная часть многоквартирного домофона VIZIT;
• дуплексная громкоговорящая связь с абонентом;
• возможность обновления программы прошивки на объекте (с использованием CU-14);
• подсветка клавиатуры;
• звуковая индикация режимов работы;
• возможность выключения вызова отдельных квартир;
• работа с пультом консьержа VIZIT;
• открывание замка электронными ключами VIZIT-RF3.х, VIZIT-RF4.x (13,56 MHz, Mifare);

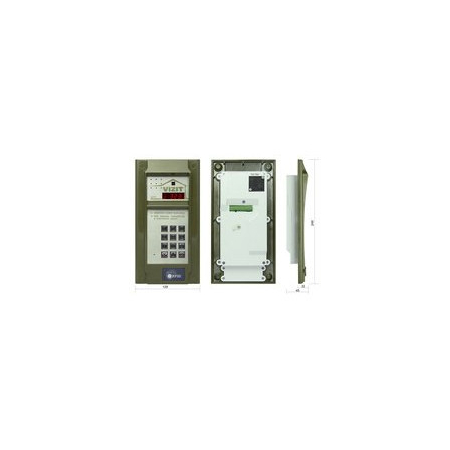

• габаритные размеры, мм, (ВхШхГ) - 248х128х45;
• вариант установки - накладной;
• диапазон рабочих температур, °C - от - 30 до + 45.

Совместимые устройства:

• Модификации VIZIT-RF: VIZIT-RF3.2-black, VIZIT-RF3.2-blue, VIZIT-RF3.2-brown, VIZIT-RF3.2-red.

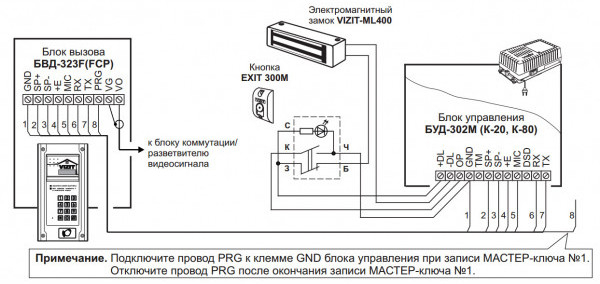

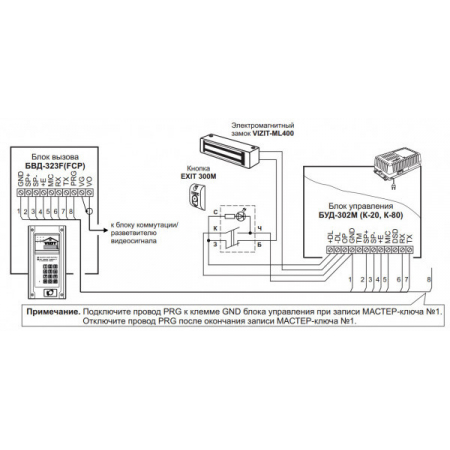

Питание блока вызова и замка обеспечивается блоком управления.

Максимальное количество абонентов домофона определяется блоком управления и составляет:

• до 20 абонентов при использовании БУД-302К-20;
• до 80 абонентов при использовании БУД-302К-80;
• до 200 абонентов при использовании БУД-302М;
• до 400 абонентов при использовании БУД-430(М, S) и БУД-485.

Рекомендуется применять электромагнитные замки VIZIT или электромеханические замки с сопротивлением обмотки не менее 10 Ом.

Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.

Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопку ЕХIT, имеющую цепи аварийного управления электромагнитным замком.

При использовании блока управления БУД-302М, БУД-430(M, S) БУД-485для подключения абонентских устройств VIZIT (УКП) к подъездной линии домофона применяются блоки коммутации.

Возможно применение блоков коммутации БК-4(М), БК-10, БК-30(М), БК-100(М).

Возможно комбинированное использование разных типов блоков коммутации.

При использовании блоков управления БУД-430(M, S), БУД-485 и количестве абонентов более 200 необходимо дополнительно установить блок коммутации БК-400.

Блоки управления БУД-302К-20, БУД-302К-80 имеют встроенные коммутаторы на 20 и 80 абонентов соответственно.

Абонентские устройства VIZIT (УКП) подключаются к этим блокам управления непосредственно, блоки коммутации не используются.

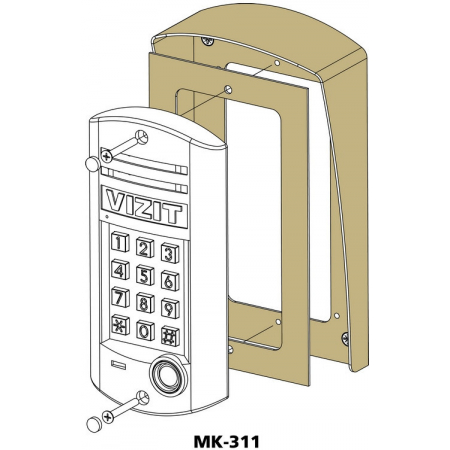

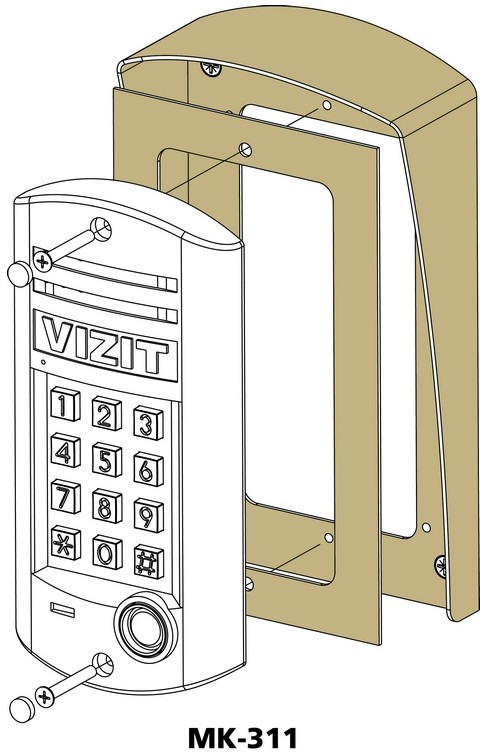

Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-311 (козырек).
