Исполнение
Искробезопасный
Пусковой ток, А
0,38
Реле выходы
1 (НО - сухой контакт)
Режим работы
2 (контроль, пуск)
Количество гермовводов
3
Количество светодиодов, шт.
4
Номинальное сопротивление выносного резистора, кОм
4,7; 8,2
Максимально комутируемые напряжение/ток, В/А
60/0,25
Напряжение в ШС, В
9 - 27
Управление прибором
DIP - переключателями (2 шт.)
Возможность подключения неадресного оборудования
АСПТ, устр. оповещ (УО), АСУТП, извещ.
Тип изделия
Барьер искробезопасности
Тип установки
Накладной настенный
Материал
Пластмасса
Цвет
Светло-серый + прозрачный
Индикация
Световая и звуковая (внешн. подкл.)
Напряжение питания, В
DC (10 - 30)/1,2
Ток потребления. мА
80 (контроль)/770 (пуск)
Потребляемая мощность, Вт
0,8 (контроль)/7,7 (пуск)
Диапазон рабочих температур, °С
-40...+55
Степень защиты, IP
65

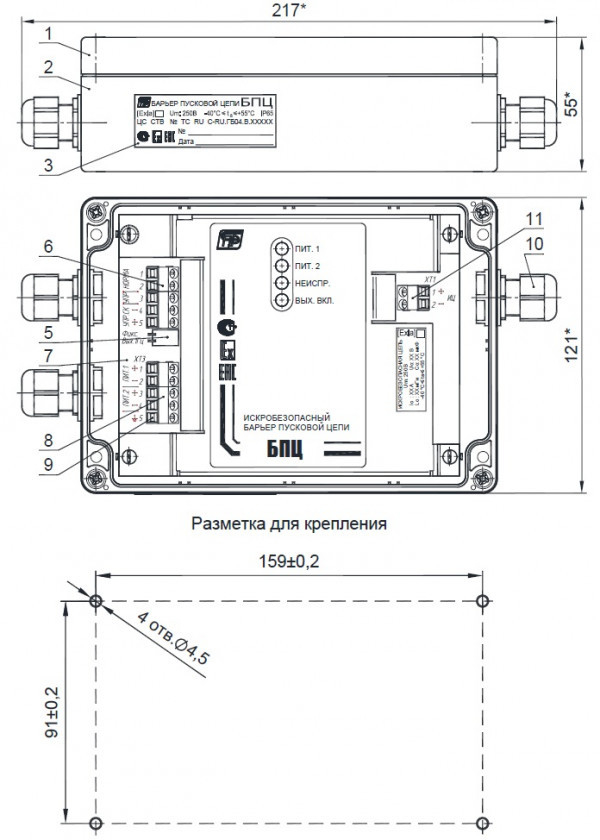

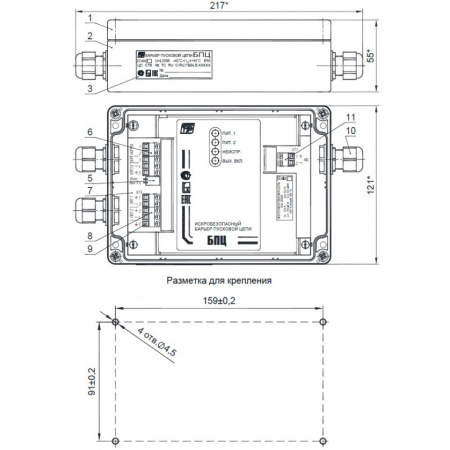

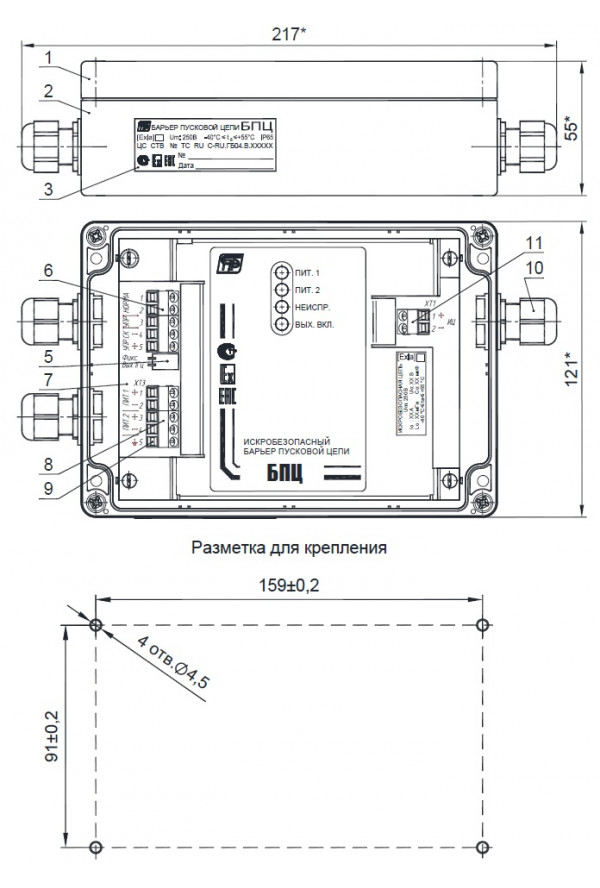

Габаритные размеры, мм
220х125х55
Масса, кг
0,7
Прибор приемно-контрольный
1 шт
Прибор приемно-контрольный БПЦ-IIC
| Количество | Ваша цена | Экономия |
|---|---|---|
| Опт от 3 шт. | 15 376.90 р./шт. | 1 337.10 р. |
| Запросить КП на крупный опт |

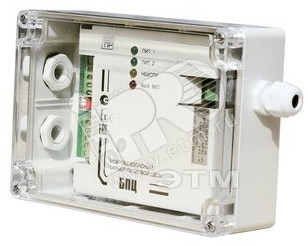

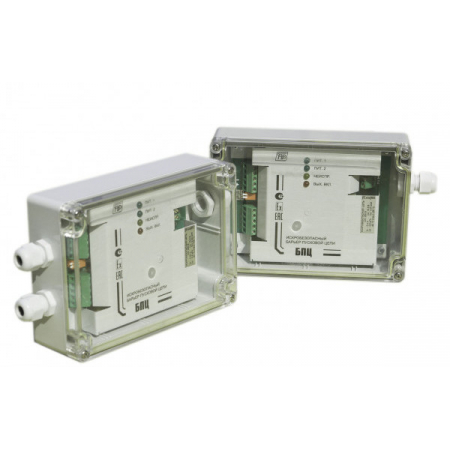

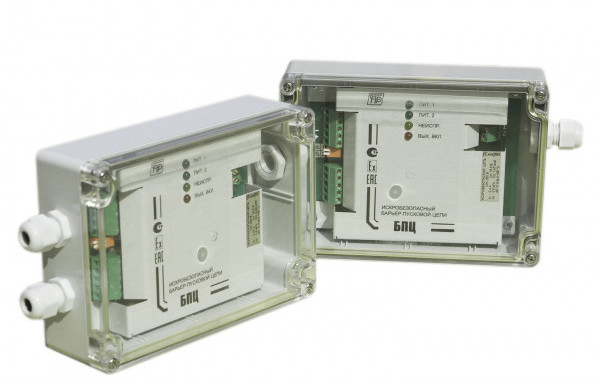

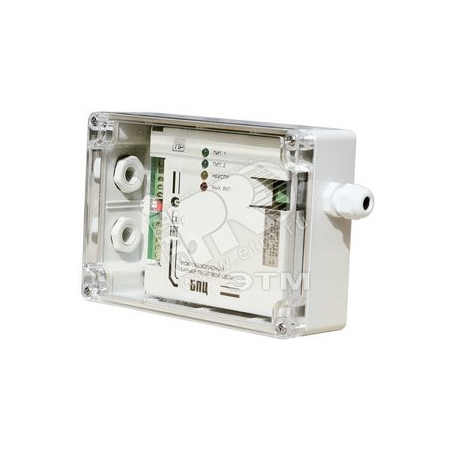

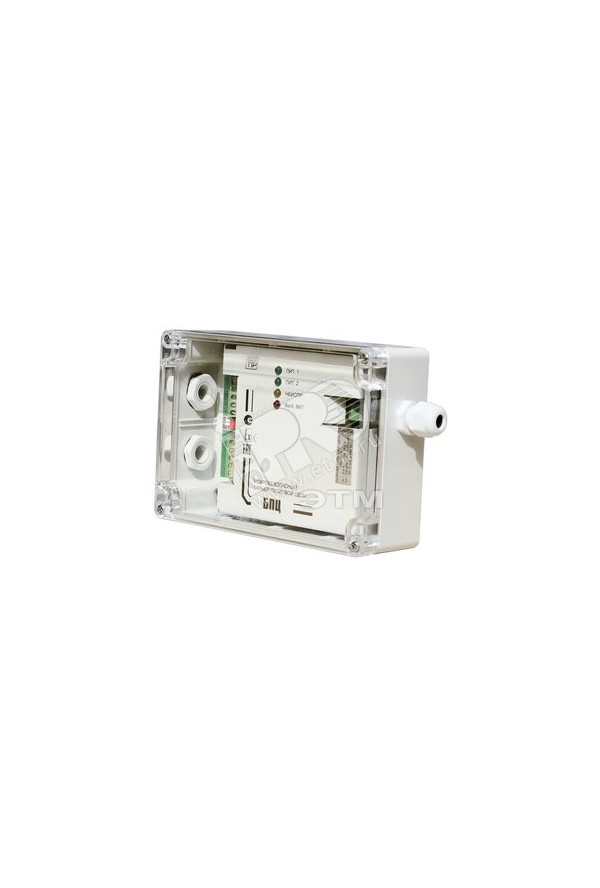

БПЦ-IIC - барьер искробезопасности пусковой цепи, непрерывного контроля ее исправности, выдачи информации о ее состоянии, а также управления выдачей напряжения в нагрузку по команде от прибора управления, установленного во взрывоопасной зоне категории (IIA, IIB, IIC).

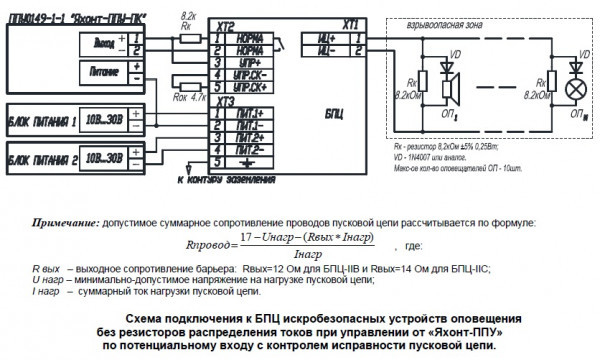

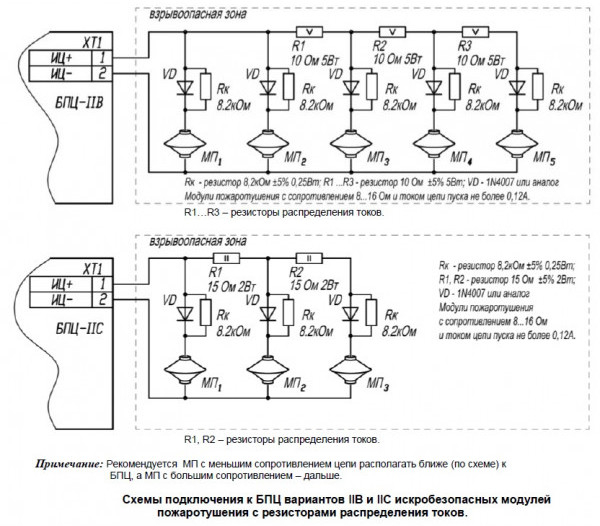

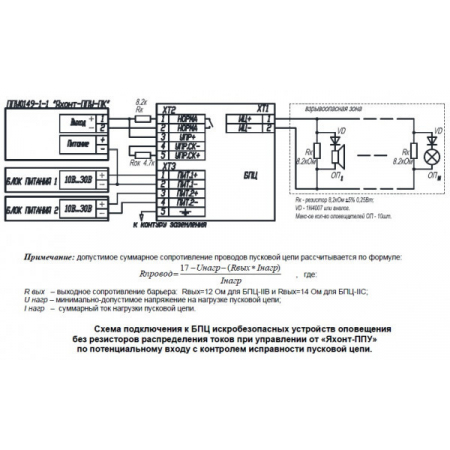

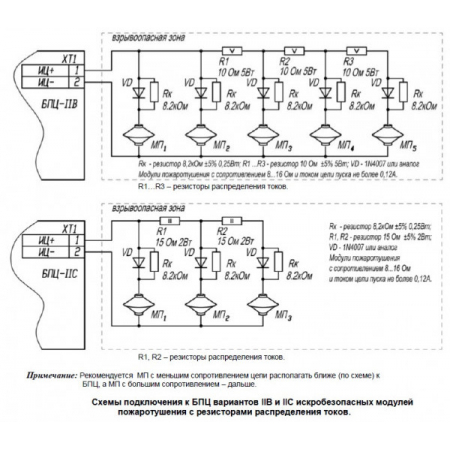

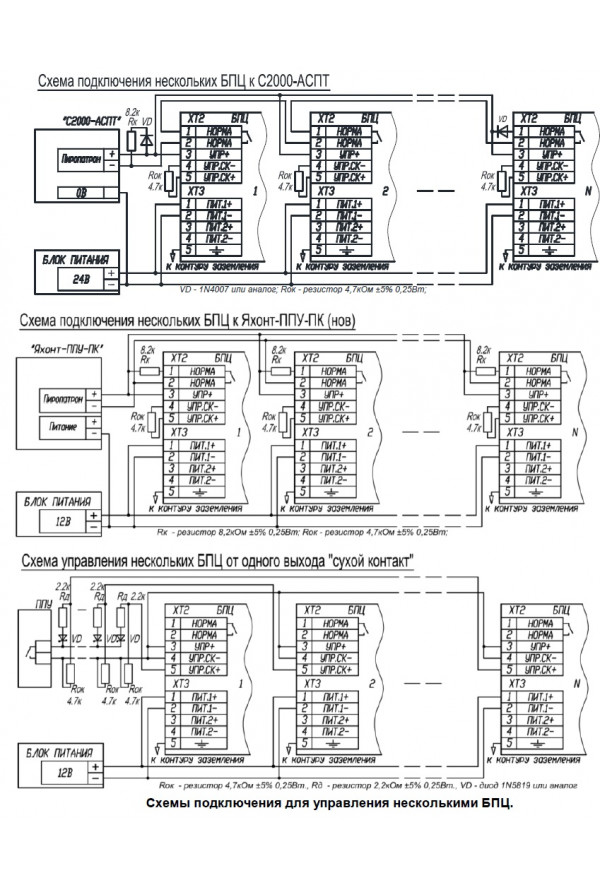

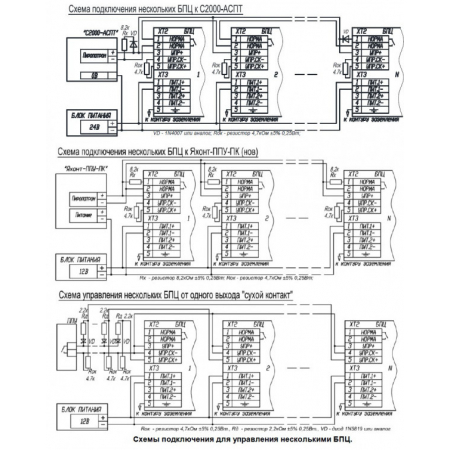

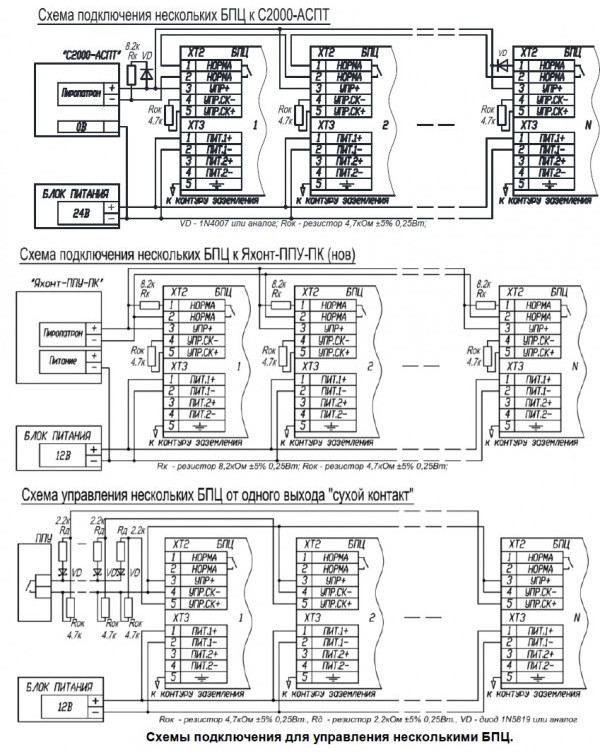

В качестве нагрузки в пусковой цепи могут быть следующие искробезопасные устройства: оповещатели, модули пожаротушения (МП), 4-х проводные извещатели и иные, удовлетворяющие требованиям совместимости по параметрам искробезопасности.
БПЦ может находиться в 2-ух режимах - контроля и пуска.

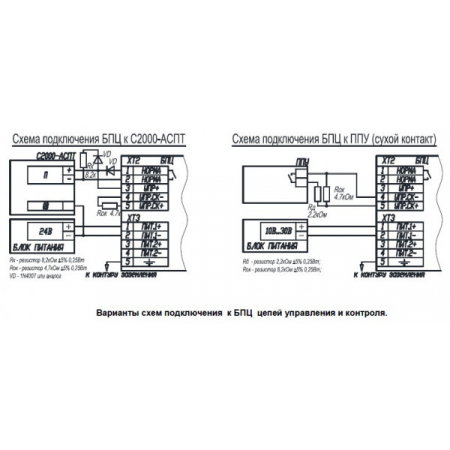

Перевод барьера из режима контроля в режим пуска осуществляется по электрическому сигналу.

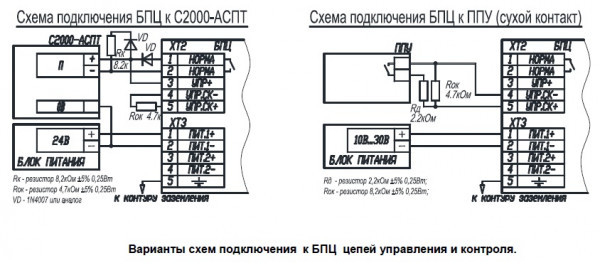

Таким сигналом может быть как замыкание выхода типа «сухой» контакт, так и выдача напряжения на линию управления.
В режиме контроля барьер обеспечивает:
- контроль цепи управления от «сухого» контакта ПУ до БПЦ на обрыв и короткое замыкание;

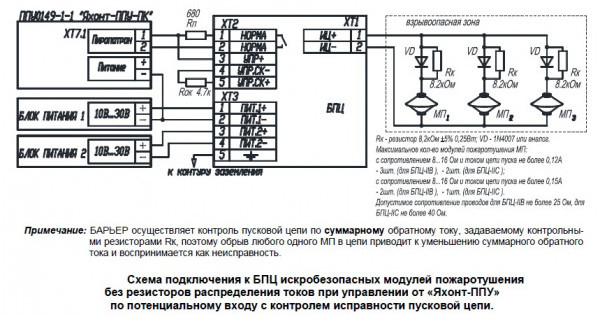

- контроль цепи пуска с несколькими (МП) на обрыв малым током обратной полярности;
- световую индикацию целостности контролируемых цепей зеленым светодиодом «НОРМА»;
- сигнализацию исправности цепей замыканием выходных контактов «НОРМА».
В режиме пуска барьер обеспечивает:
- выдачу в цепь пуска прямого напряжения для обеспечения пускового тока;
- световую индикацию запуска красным светодиодом «ПУСК».
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
