Количество ШС
4 (ПС)/8 (ОС)+1 (тампер)
Количество пользователей, не более
5000
Буфер событий
4000 (событий), 500 (тревог)
Выходное напряжение, В
10,5 - 13,5 (RS-485 для В)
Номинальный ток выхода, А
1000 (RS-485 для А), 20 (для извещателей)
Количество приборов, подключаемых к линии интерфейса RS-485
128
Максимальная длина линии связи, м
15 (RS-232); 1200 (RS-485)
Рекомендуемый АКБ, А*ч
1х17
Реле выходы
2 (НО и НЗ) + 2 (ОК)
Номинальное сопротивление выносного резистора, кОм
2/4,7
Напряжение в ШС, В
23 - 25
Время готовности к работе, с, не более
30
Максимальное кол-во устройств в системе, шт.
32
Энергонезависимая память,
512
Рабочая скорость передачи, Бит/с
7680; 15360
Интерфейс
RS-485 (1+1шт через БИ-01), RS-232, Ethernet (через БИ-03)
Тип изделия
Блок центральный процессорный
Материал
Металл, окрашенный порошковым методом
Максимально комутируемые напряжение/ток, В/А
Пост. 30/0,2 (ОК); пост. 60 и перем. 110/2 (реле)
Возможность подключения неадресного оборудования
Принтер, мобиль. телеф., приёмник КТС
Цвет
Светло-серый
Рекомендованный кабель
Типа КИПЭВ 1х2х0,6 (симметричный)
Напряжение питания, В
187 - 242
Ток потребления. мА
460
Потребляемая мощность, Вт
60
Диапазон рабочих температур, °С
+5...+50
Степень защиты, IP
20
Габаритные размеры, мм
325х380х80
Масса, кг
4
БЦП Р-08 исп.4
Характеристики:
Производитель:
СИГМА-ИС
Описание:

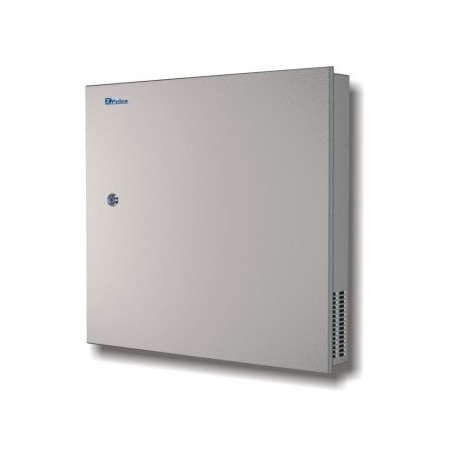

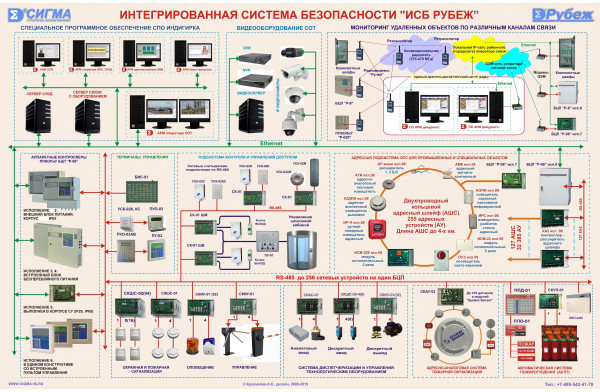

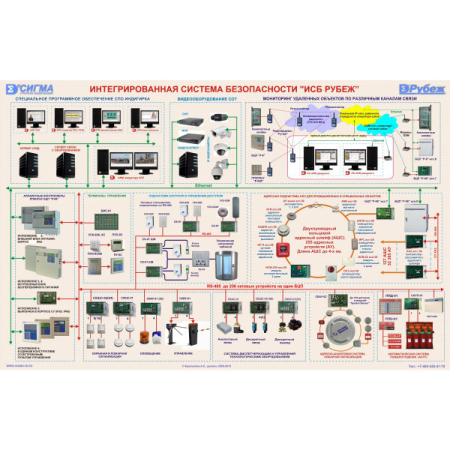

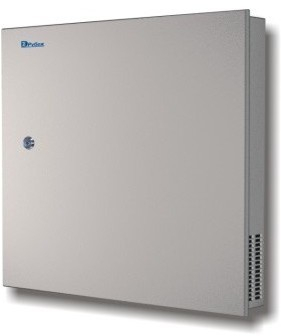

БЦП Рубеж-08 исп. 4 - блок центральный процессорный в металлическом корпусе, встроенным блоком питания 12В/1А с отсеком под АКБ 17Ач (1шт.), без встроенной консоли управления, со степенью защиты - IP20 входит в состав ИСБ "Индигирка".
Особенности:
- прием и обработка событий от встроенного и подключенного оборудования;
- для организации рабочего места оператора (при отсутствии ПЭВМ) применяется пульт управления ПУ-02 (конфигурирование БЦП, отображение состояния подключенного оборудования и т.п.);
- контроль исправности всех шлейфов и линий связи;
- хранение конфигурации и текущей информации в энергонезависимой памяти;
- разъем подключения к ПЭВМ по интерфейсу (RS-232 - на корпусе БЦП);

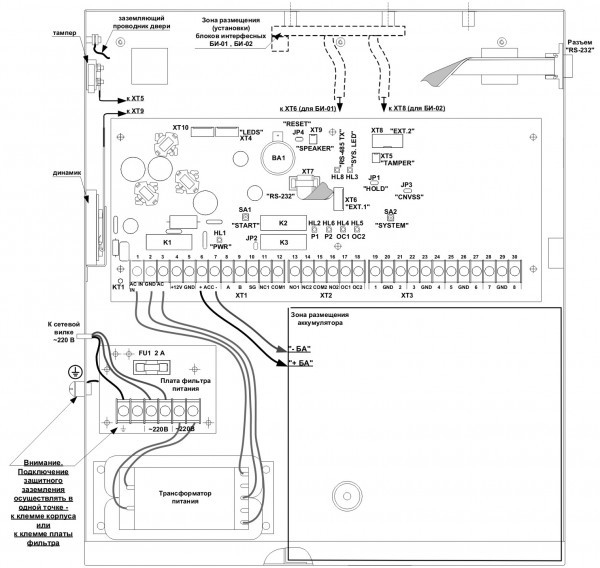

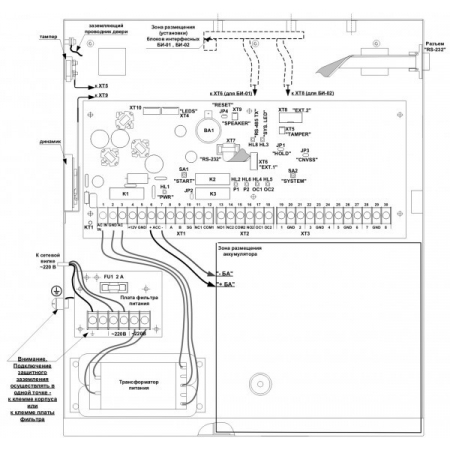

- разъем подключения блока интерфейсного БИ-01 (XT6, на плате БЦП), предназначенного для:
- подключения дополнительной линии связи по RS-485 с сетевыми устройствами (Линия 2);
- подключения принтера, мобильного телефона, приемника кодов тревожных радиокнопок по интерфейсу (RS-232);
- разъем подключения блока интерфейсного БИ-03 (XT8, на плате БЦП), предназначенного для подключения БЦП к вычислительной сети в соответствии со стандартами IEE802.3/802.3u (10BaseT/100BaseTX);
- двухсторонний обмен с ПЭВМ.
Техническая документация
- ПО «Рубеж-08» 3.5.1 ред.9 (Руков по уст и обновл) 2008г
- ПО «Рубеж-08» 3.5.1 ред.7 (Лицензирование) 2008г
- ПО «Рубеж-08» 3.5.1 ред.4 (Реком по доп. настр в WinXP SP2) 2008г
- (Руковод по прим адрес-аналог сист ПС) 2006г
- ПО «Рубеж-08» 3.5.1 ред.3 (Загрузчик модулей. Руков админ) 2008г
- ПО «Рубеж-08» 3.5.1 ред.19 (Тех описание) 2008г
- ПО «Рубеж-08» (ТТД, описание, возмож, расшир.)
- ППКОПУ «Рубеж-08» ред.1 (рекоменд по SMS оповещ) 2007г
- ППКОПУ «Рубеж-08» ред.1 (рекоменд по работе с оптоволокон линиями) 2007г
- ППКОПУ «Рубеж-08» ред.2 (рекоменд по работе с радио СПЕКТР-433) 2017г
- ППКОПУ «Рубеж-08» ред.3 (руков пользов) 2018г
- ППКОПУ «Рубеж-08» ред.6 (руков оператора) 2018г
- ППКОПУ «Рубеж-08» ред.7 (Рубеж Скрипт - программирование) руков 2018г
- ППКОПУ «Рубеж-08» ред.14 (руков по прогр) 2019г
- ППКОПУ БЦП Р-08 ред.23 ( исп. 2 - аналог исп.1 в металле, 3, 4, 5, 6) руков эксплуа 2020г
- Программатор Рубеж-060 и Рубеж-08 ред.2 руков 2008г
- Распределитель лицензий (вер.2 2017г)
- Рекомендации по уст ПО Р-08 в Windows10 (ред.1 2019г)
- Электрон. ключи. ред.1 (Руков пользов) 2006г

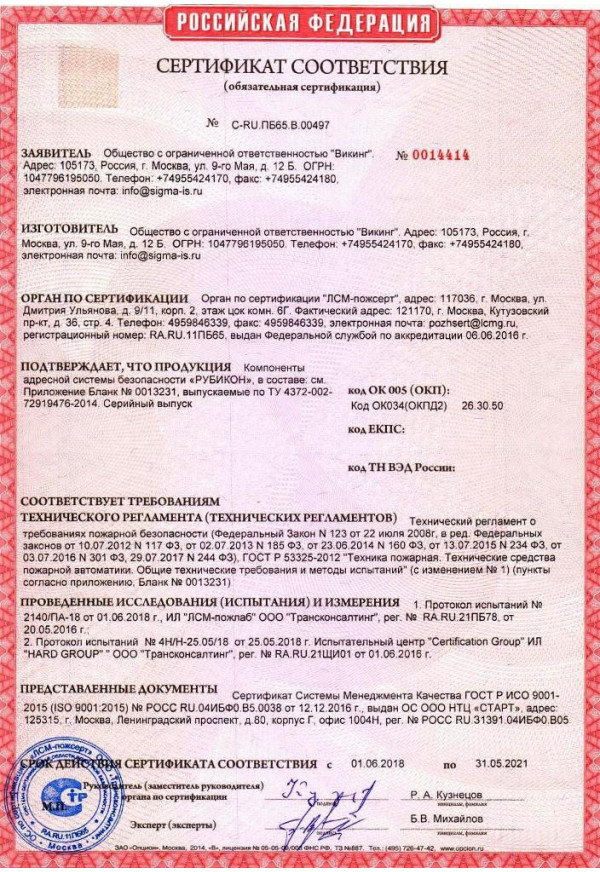

Сертификаты
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
