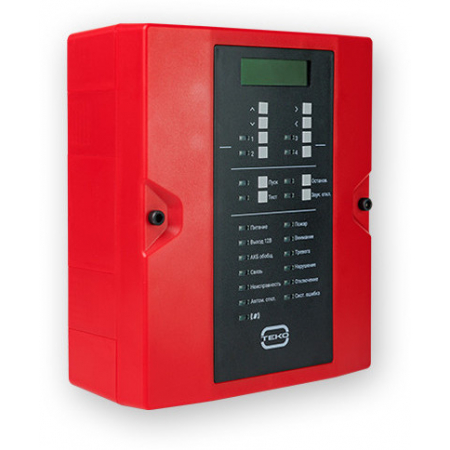

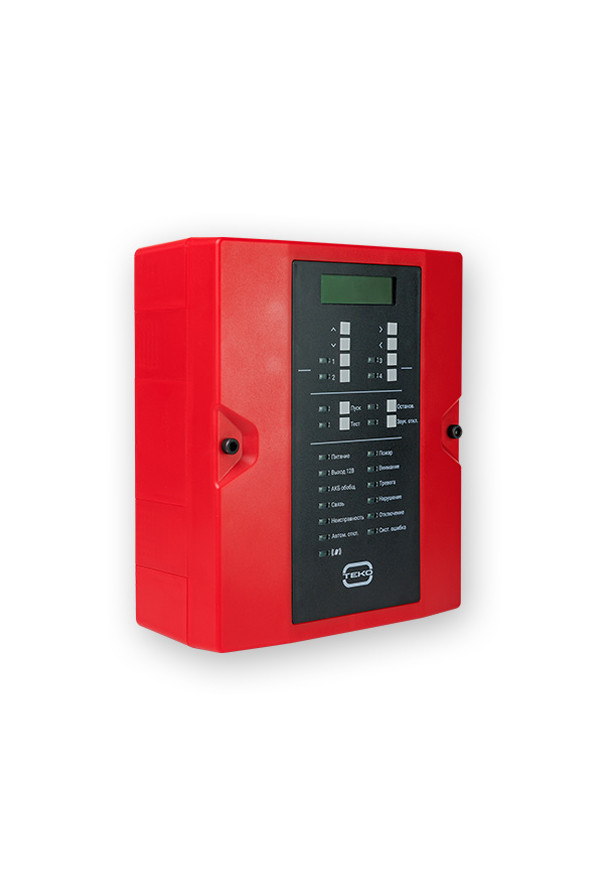

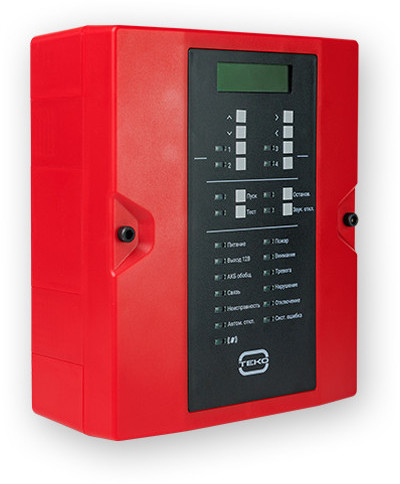

Астра-Прайм-7453

Артикул: 233109

Теко

24390 р./шт.

(с НДС)

0 р.

В корзину

Количество	Ваша цена	Экономия
Опт от 3 шт.	23 171 р./шт.	1 219 р.

Запросить КП на крупный опт

контроль до 512 радиоканальных извещателей и 300 оповещателей Астра-Прайм через радиорасширители (868 МГц), до 100 безадресных ШС через модули ШС, 4 слота для установки модулей расширения, встроенный источник питания

Характеристики:

Производитель: Теко

Количество ШС 4
Относительная влажность окр. среды, % До 98% при +40°С
Диапазон рабочих температур, °С -10 … +55
Степень защиты, IP IP 41
Габаритные размеры, мм 250х218х98
Масса, кг 1,08

Описание:

Особенности

4 встроенных программируемых ШС охранного/ пожарного/ технологического типа;
подключение в ШС:

извещателей и приборов, имеющих релейный выход типа «сухой контакт» и работающих на замыкание или размыкание,
извещателей, питающихся по шлейфу напряжением от 10 до 24 В и с максимальным остаточным напряжением на сработавшем извещателе не более 6 В;

возможность контроля до 100 ШС через подключенные расширители ШС;
возможность контроля до 512 радиоканальных извещателей и 300 оповещателей Астра-Прайм через подключенные радиорасширители;

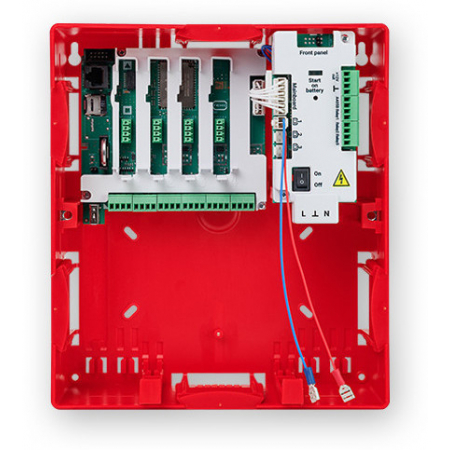

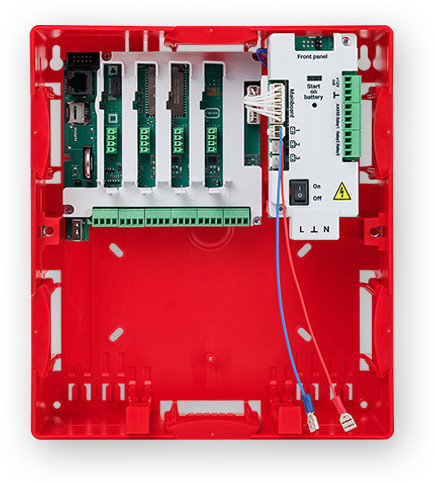

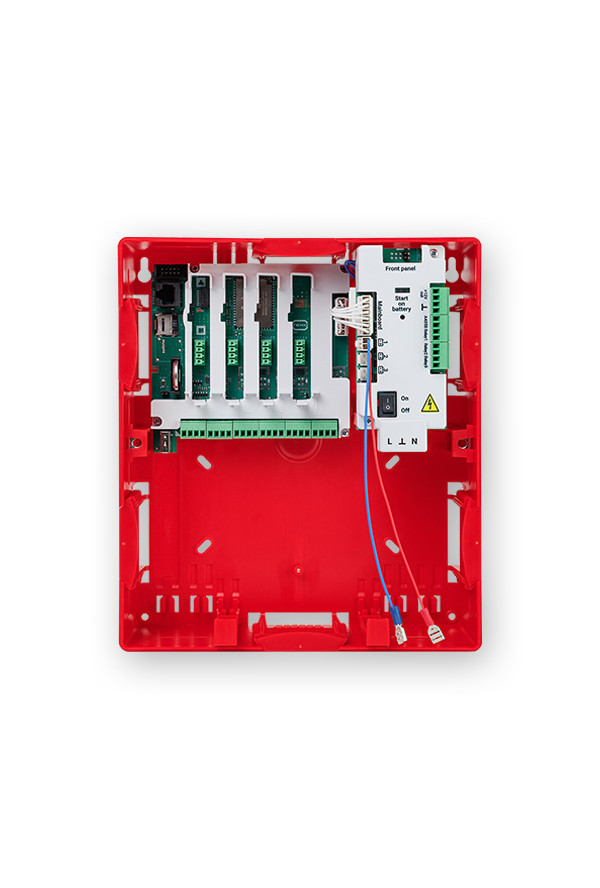

4 универсальных слота для установки модулей расширения (модули в комплект ППКУП не входят и приобретаются отдельно):

модуль радиорасширителя (МР) Астра-Прайм-8452-06 (обеспечивает двухсторонний радиообмен на частоте 868 МГц с 70 извещателями и оповещателями по протоколу Астра-Прайм),
модуль расширения шлейфов (МШС) Астра-Прайм-8352 (обеспечивает дополнительные 6 шлейфов),
модуль интерфейса (МИ) Астра-Прайм-8552 (обеспечивает организацию кольцевого интерфейса RS-485);

6 встроенных программируемых выходов (3 сигнальных реле, 3 выхода «открытый коллектор» с контролем нагрузки на КЗ);
встроенный резервируемый источник питания от сети 220 В с выходом +12 В для питания извещателей и внешней нагрузки постоянным током до 0,75 А;
кнопка включения/выключения встроенного источника электропитания;
возможность запуска («холодный» старт) и работы от АКБ при отсутствии сети 220 В;
отсек под АКБ 7,2 А*ч;
возможность подключения 3-х внешних АКБ 17 А*ч;
монохромный двухстрочный ЖК-дисплей для отображения системной информации;
программируемые кнопки управления;
индикаторы для отображения состояния питания, зон, направлений пожарной автоматики, неисправности;
считыватель RFID на передней панели;
встроенный звуковой сигнализатор;
встроенный интерфейс RS-485 для организации скоростной шины с подключением дополнительного оборудования в виде модулей расширения и блока расширения устройств (БРУ) Астра-Прайм-8752;
возможность организации кольцевого интерфейса RS-485 с помощью модуля интерфейса Астра-Прайм-8552 со встроенным изолятором линии связи с целью обеспечения требованиям п.5.4 СП484.1311500.2020 при организации пожарной сигнализации и для подключения расширителей:

ретрансляторов проводных (РП) Астра-Прайм-8452,
блоков индикации и управления (БИУ) Астра-Прайм-8652;

входы (клеммы +ТМ-, +WD) для подключения считывателей, работающих по протоколам Touch Memory и Wiegand;
постановка на охрану/снятие с охраны:

с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (Астра-КТМ-С или аналогичных),
с использованием идентификационных карт EM-Marin через встроенный считыватель,
через WEB интерфейс при подключении к ППКУП;

встроенные сетевые интерфейсы Ethernet, Wi-Fi:

для настройки с помощью веб-интерфейса,
для обмена информацией с сервером ПАК «Астра» по Интернету с целью мониторинга и управления ППКУП (мобильное приложение, АРМ ПЦО);

USB разъем для подключения модуля GSM Астра-Прайм-8851 для обмена информацией с сервером ПАК «Астра» и по протоколу SurGard со сторонними серверами;
возможность подключения USB накопителя для передачи файлов конфигурации и обновления ПО;
возможность конфигурирования сетевых интерфейсов (LAN, WAN).

Основные данные

количество поддерживаемых адресных радиоканальных извещателей – 512;
количество поддерживаемых адресных радиоканальных оповещателей – 300;
количество поддерживаемых проводных безадресных ШС – 100;
количество подключаемых адресных проводных устройств по кольцевому информационному интерфейсу RS-485 – 250;
количество подключаемых адресных проводных устройств по шине RS-485 – 10;
количество настраиваемых логических зон – 512;
количество пользователей – 200;
журнал на 10000 событий.

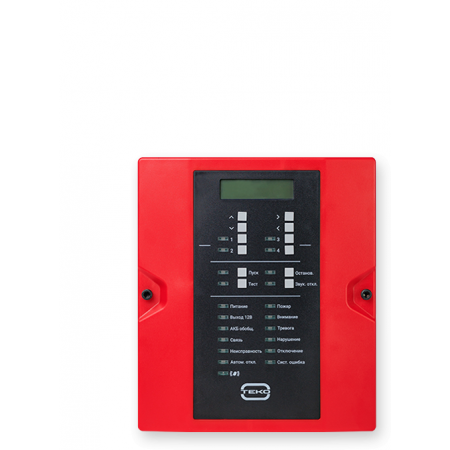

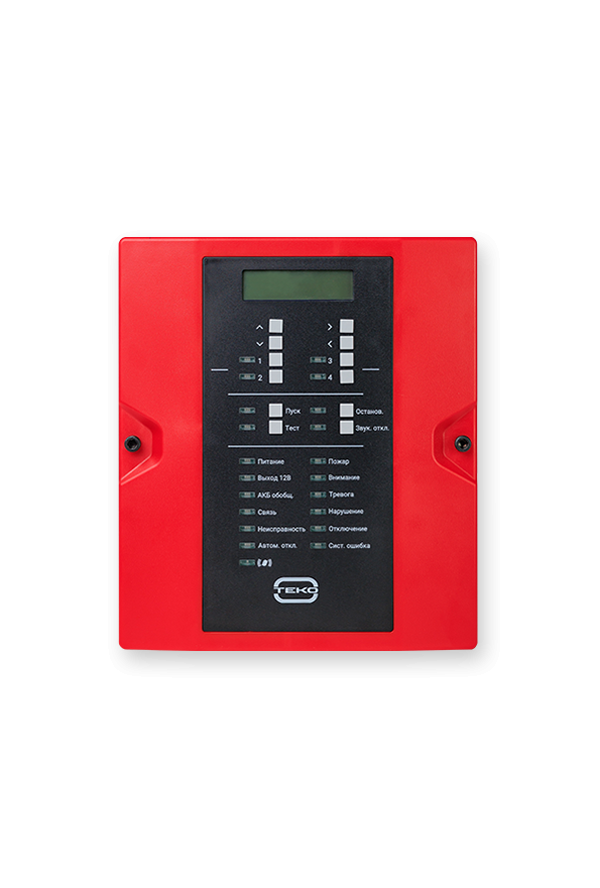

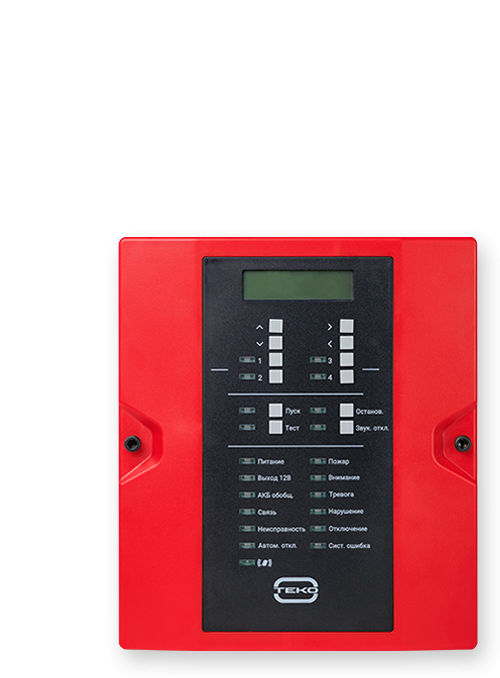

Информативность

8 программируемых индикатора:

индикаторы «1» - «4» – состояние логических зон/направлений пожарной автоматики/базовых зон,
индикатор «Пуск» – состояние запуска пожарной автоматики,
индикатор «Тест» – процесс тестирования устройств системы,
индикатор «Останов пуска» – индикация возврата направлений пожарной автоматики в исходное состояние,
индикатор «Звук откл» – индикация отключения звука,

12 непрограммируемых обобщённых индикаторов:

индикатор «Питание» – обобщенное состояние питания всех устройств Астра-Прайм,
индикатор «Выход 12В» – состояние выхода 12 В с модуля питания Астра-Прайм-7052,
индикатор «АКБ обобщ» – обобщенное состояние АКБ всех устройств Астра-Прайм,
индикатор «Связь» – обобщенное состояние потери связи всех устройств Астра-Прайм,
индикатор «Неисправность» – общее состояние оборудования, неисправности,
индикатор «Автоматика отключена» – состояние направлений пожарной автоматики,
индикатор «Пожар» – общее состояние пожарных зон,
индикатор «Внимание» – состояние «одинарной сработки» в пожарных разделах «с двойной сработкой»,
индикатор «Тревога» – общее состояние охранных зон,
индикатор «Нарушение» – общее состояние технологических зон,
индикатор «Отключение» – индикация наличия зон, исключенных из обслуживания,
индикатор «Системная ошибка» – ошибка ППКУП с сопровождением звукового сигнала,

индикатор – состояние управления системой с помощью встроенных кнопок на ППКУП и/или бесконтактных карт;
4 программируемых входа ШС «Z1»-«Z4»;
универсальные программируемые выходы:

«Relay1»-«Relay3» – обеспечивают коммутацию нагрузки не более 0,1 А/100 В,
«OК1»-«OК3» – «открытый коллектор» с контролем нагрузки на КЗ, обеспечивают коммутацию нагрузки 0,5 А/27 В;

вход/выход интерфейсной линии RS-485;
встроенный звуковой сигнализатор;
встроенный RFID-считыватель;
вход ТМ/Wiegand;
выход +12Vout с Астра-Прайм-7052-01 для питания извещателей, модулей расширения и др. устройств;
интерфейс USB для подключения GSM-модуля или USB накопителя;
сетевые интерфейсы Ethernet, Wi-Fi:

для настройки с помощью встроенного веб-интерфейса,
для обмена информацией с сервером ПАК «Астра».

Техническая документация

Сертификаты

_RU_С-RU.ПБ74.В.00847_24_(Сертификат_ПБ_ППКУП_Astra-Prime-7453_расширители)_по_25-03-2029

Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
